LoadMonitor N500

N500ロードコントローラー

N 500 ロードコントローラーはプレス機械の製品成形加工時の荷重管理・機械本体の保守管理(金型の管理、オーバーロード防止など)、を行う為に開発された高性能のロードセンサーを使用する2、(4)チャンネル用荷重計です。(2 チャンネル仕様はN502、4 チャンネル仕様はN504。N504は表示は左右2チャンネルのみ:オプション)。
 2つのセンサーからの荷重信号を独立してメインディスプレーに3桁のデジタル表示と、アナログインディケータにバー表示を行います。

概要

・不良率を最小限にとどめ、段取り時間を最小限にします。
・古いプレスでも正確な荷皿表示が可能。プレスをオーバーロードから守ります。
・数値で管理することで、金型の磨耗・異常を把握、金型寿命を飛躍的に向上させ!


特長


 ・4つの荷重設定モードを自由に選択。チューニングノプで簡単設定
 ・バーグラフと荷重値、生産数などをディジタルディスプレーで表示します。
 ・アナログ波形はレコーダー出力から簡単取出し
 ・ノイズに強い特殊センサーケーブルを採用。
 ・スレッシュホールド400SPMプローブ300SPMまで測定可能
 ・TTグラフソフトで波形をコンピューターで分析
 ・高機能、低価格、



選べる4つのオペレーションモード

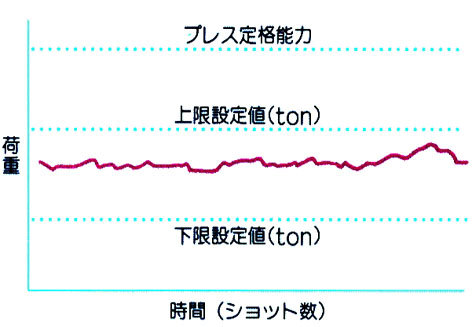

1.デジタルセットポイントモード(一般的な絶対値による設定)

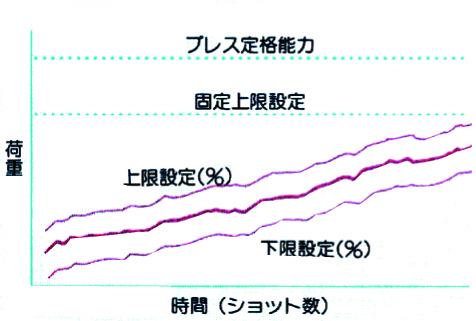

2.リピータビリティモ 一ド

前回の荷重値を記憶し,その数値に対しての%で上限値
下限値を個別に 設定することが可能で高速プレスの下死
点精度の変動の監視に使用できる

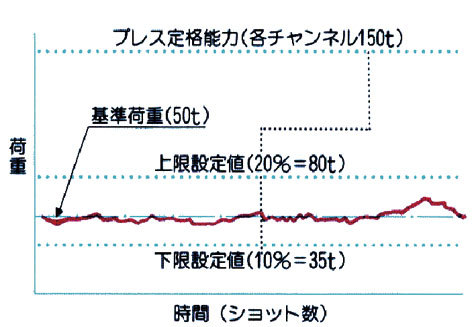

3.オートセットキヤバシティモード

プレスの圧力能力に対して%で上限,下限値を設定する

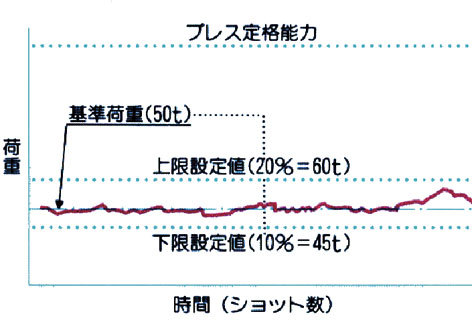

4.オートセットターゲット

目標荷重値に対しての%で設定が可能






仕様


測定モード     : マルチファンクション 4モード切替
デジタル表示    : 3桁×2個
表示kN数     :100~9900 kN(総合)
表示kN数     :100~650kN(左右)
片側3桁表示999=150%表示→650× 150=975kN
センサータイプ   :ストレインゲージ・センサー 350Ω 2個
センサー数     :2 チャンネル標準 N502(オプション 4 チャンネル N504)
センサー入力    :± 10 VDC 最大125 mA
センサー感度    :0.057 mv/v ~ 0.625 mv/v ハイゲインレンジ AT キャパシティ
           0.568 mv/v ~ 5.00 mv/v ローゲインレンジ
           センサーの温度出力による自動補正機能
シャント抵抗    :1MΩ (0.1%)
リレー出力     :1極双投 C接点、 10A at 120VAC
手動ゼロバランス  :±1mV/V
ゲイン調整     :ローゲイン(×1) ゲイン率40 ~ 440
   ハイゲイン(× 10) ゲイン率400 ~ 4400
周波数応答   : 0 ~ 1 kHz
入力回転数    :0 ~ 400spm(スレッシュホールドトリガー)
    400 ~ 3000spm(カムプローブトリガー)
カム入力     :10 ~ 30VDC 最大50 m A NPN、PNP近接スイッチ
    またはリミットスイッチ
プローブ入力    :NPNまたはPNP近接スイッチ(24VDC,50mA MAX)
アナログ出力    :0 ~ 2.5VDC(6.35” ステレオジャック)
コンピュータ
インタ-フェイス  :(オプション)R S485・232 出力端子
消費電力    :3W 90~130VAC  50~60HZ
動作温度    :0 ~ 70℃
外形寸法    :247(横)× 210(高)×140(奥)
対応ソフト       :プレスネット2.0コンパチブル、TTグラフソフトウエア

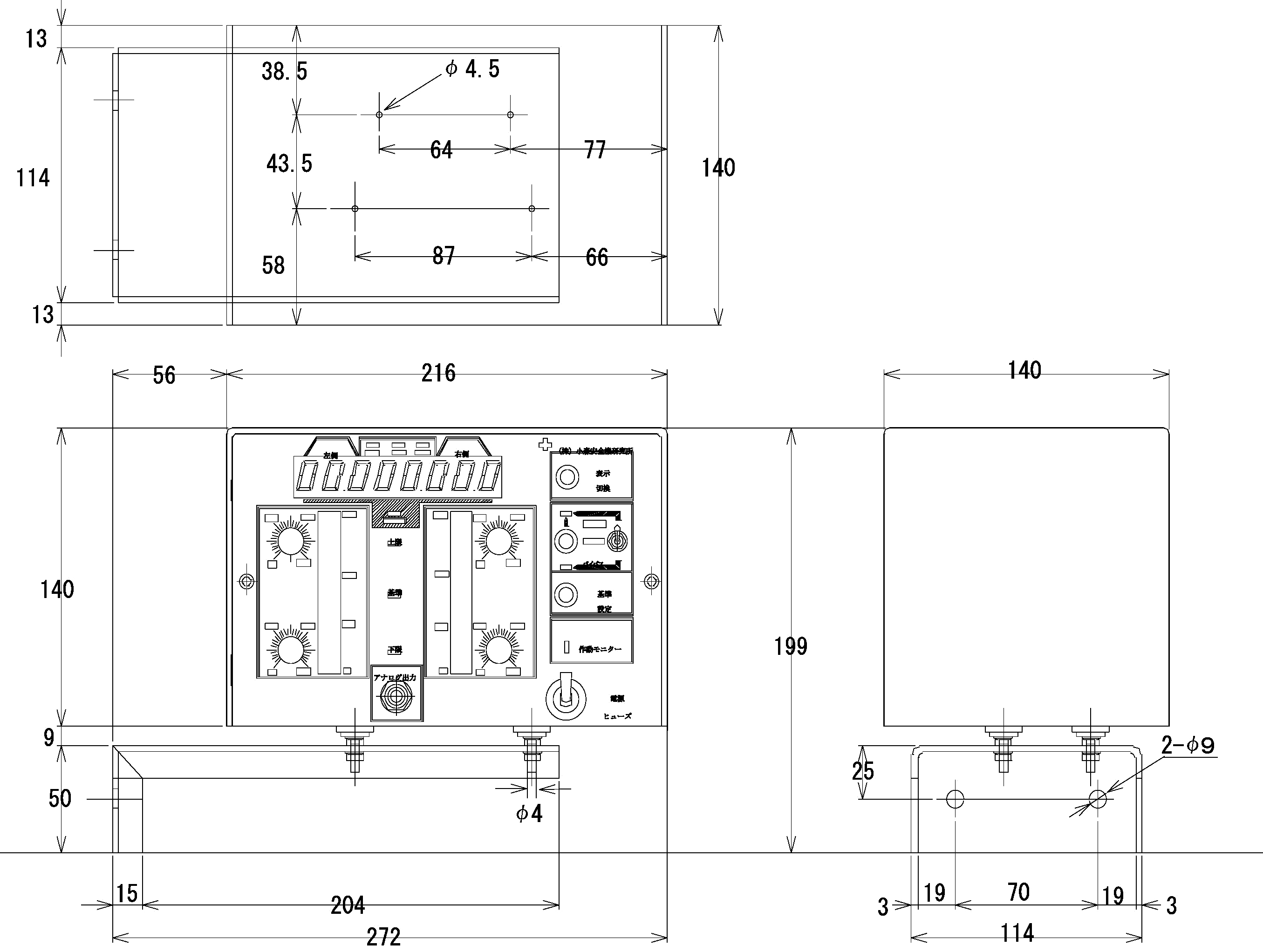

寸法

オプション

TTグラフソフトウエアの使用可能です。
