LoadMonitor N700


総合荷重の常時表示を主体とした入門装置です。
主に機器組込み用として開発された荷重計です。
本体は縦長の形状で小型、軽量化を計り、
また表示、操作関係も簡単明瞭に設計されています。


概要


N701は、ロードセンサーを1個取付け、全体の総合荷重だけを表示します。
監視荷重の設定は、 総合荷重だけで行います。
N702は、ロードセンサーを2個取付け、全体の総合荷重表示、右側荷重 、左側荷重をスナップスイッチで切り替えて表示させます
不良検出用の上限・下限荷重は、ノプを回すだけで簡単に設定することができます。
ンサーの温度変化に対応出来る自動ゼロバランス機能や、広いゲイン(感度)調整機能により小さな歪みから大きな歪みまで安定して荷重信号を表示します

測定モードは基本的なピークモードでの使用が一般的です。
コンパクトなので制御盤の内部に埋め込むことも可能です。


・1,2ch対応でのプレス成形荷重計の機能を大幅にアップさせローコストタイプを実現。
・古いプレス機械でもオートゼロ機能により、安定した品質管理が可能。
・作業に合せて使える4つの荷重設定モード。
・TTグラフソフトに対応 パソコン上で波形表示が可能。

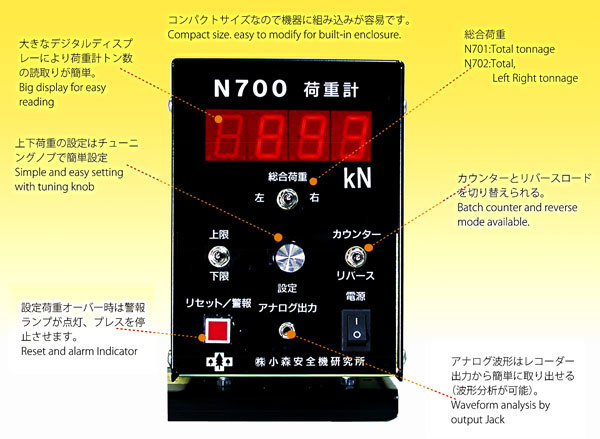

見やすいデジタル表示で簡単操作


選べる4つのオペレーションモード

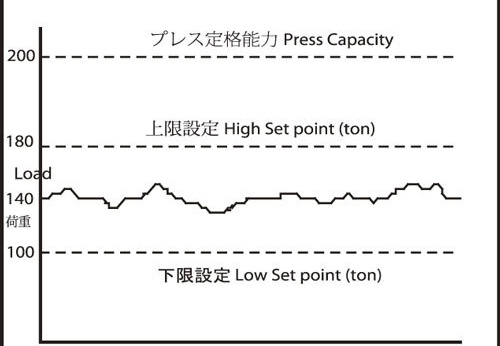

1.マニュアルモード(一般的な絶対値による設定)

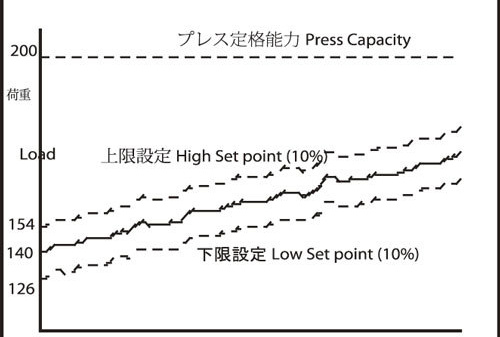

2.繰り返し設定モード(リピータビリティモ 一ド)


  (前回の荷重値を記憶し,その数値に対しての%で
上限値、下限値を個別に 設定することが可能で高速プレスの
下死点精度の変動の監視に使用できる)

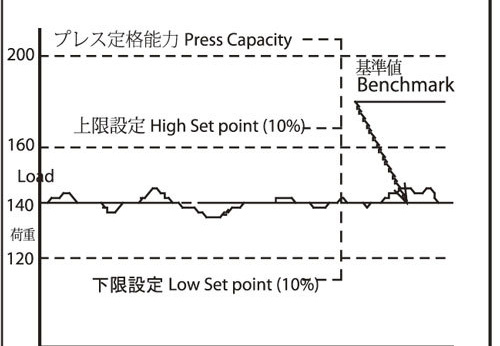

3.オートセットキヤバシティモード

  (プレスの圧力能力に対して%で上限,下限値を設定する)

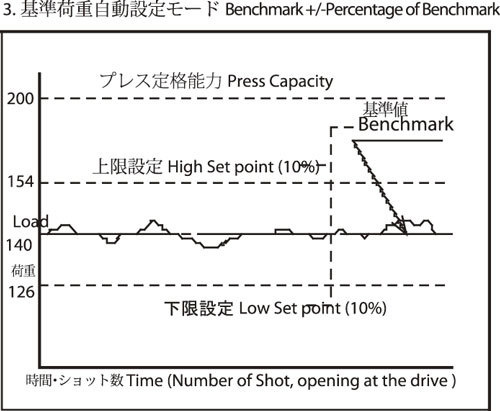

4.オートセットターゲット

  (目標荷重値に対しての%で設定が可能)

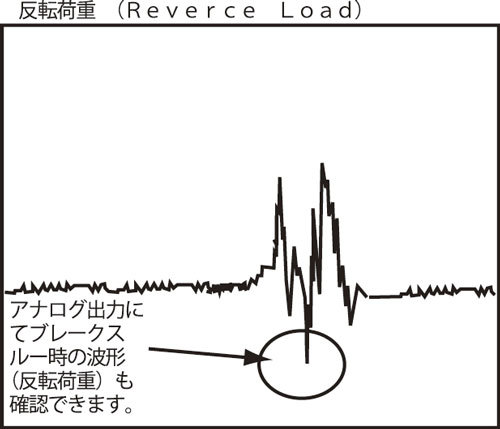

反転荷重



仕様

センサータイプ:    ストレインゲージ(350Ω) 1個又は2個
センサー入力:       +5VDC,-5VDC(10V)最大70mA( 短絡保護回路付)
アナログ出力:        0~2.5VDC(定格能力時)
感度:          0. 057mV/V~0.625mV/V ハイゲイン、定格能力時
             0. 568mV/V~5.00mV/V  ローゲイン、定格能力時
自動ゼロバランス:自動ゼロバランス回路。センサーの温度出力変化に対応する自動補正機能
手動ゼロバランス: +/-1mV/V
ゲイン調整:           ローゲイン(×1)  ゲイン率 40~440
                             ハイゲイン(×10) ゲイン率 400~4400
周波数応答:          0~1kHz
入力回転数:          0-400SPM(スレッシュホールドトリガー)
                            0-2000SPM(カムプローブトリガー)
デジタル表示:  4桁表示(20mm高さ)
カム入力:      10~30VDC 最大50mA NPN、PNP
                            近接スイッチ又はリミットスイッチ
リレー出力:   1極双投 NC、NO接点、10A(120VAC)
コンピュータインターフェース:  RS485出力端子
操作ロック:    有資格者以外による操作防止用のジャンパースイッチ装備
電源:      20W 85~140VAC(50/60Hz)
          又は170~280VAC(50/60Hz)
動作温度:    0゜~70゜C
重量:       約4Kg

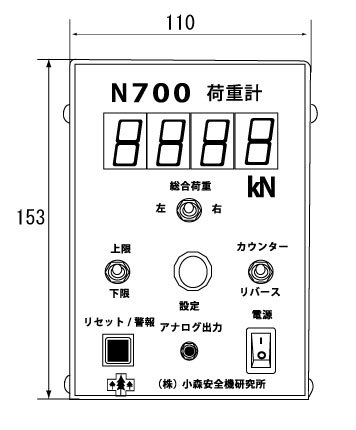

寸法





オプション


波形分析ソフトTTGraphの使用が可能です。
