概要

TTTLMのユニットはプラグイン式コネクタ－を使用し、簡単にセンサ－を接続できます。 センサーは弊社の他、ほとんどの350ｵｰﾑのブリッジセンサ－ からの出力にあうように設計されています。
T-400ロ－ドセンサ－あるいはロ－ドセルに必要な電圧0-5VDCを供給します。
標準のA/D変換器でオ－トゼロ及びピ－ク機能は用途の広い回路が組み込まれています。

ピ－クホ－ルド回路から±10ＶＤＣのアナログ出力を供給します。
シ－ケンサ（PLC）に対してディスプレイ表示機能とアラ－ム機能を出力します。
ノイズ対策は、万全です。
二つのスパンレンジによりロ－ドセンサからのさまざまな信号を入力できます。 もっとも廉価な荷重計のシステム構成です。

・ストレ－ンゲ－ジ及びロ－ドセルのシグナルコンディショ ニングモジュール
・4個の独立したチャンネルで8個のセンサまで取付可能
・１２０Ω～１０００Ω　フルブリッジセンサ使用
・センサ－入力：コネクタ－によるプラグイン方式
・外部スイッチにてハイ・ロ－感度調整スパン可能
・正確な表示を保証するオ－トマチックゼロバランス回路内蔵
・電源入力：コネクタ－にて可能
・自動ピ－ク荷重メモリ－機能内蔵
・外部スイッチからのトリガ－可能
・ノイズと強度を保つ為に金属製の筐体使用
・8センサ－入力　各チャンネル1個又は2個センサ使用可能
・アナログ出力装備。

仕様


ＴＴＬＭ本体：　 フルブリッジ、120Ω～1000Ω
                         １～４チャンネル可能
  　                    3５０Ω（ＭＡＸ）２個　パラレル接続可能
概観寸法 ：         縦・横・高　227ｍｍｘ51ｍｍｘ78ｍｍ
バランスレンジ :  ±１ｍＶ／Ｖ
ゲイン             :  ローゲイン100～1100
                          ハイゲイン1000～11000
出力                :   ±９ＶＤＣ
精度                :  ±１％　フルスケール　
直線性             :  ±0.1％　フルスケール
オートゼロタイム ：１０秒
応答周波数        : ０～１ＫＨＺ
ピーク変動        : １０分後　フルスケール　１％以内
入力                 : 100～130ＶＡＣ／50－60Ｈｚ
                         200～260ＶＡＣ・50－60Ｈｚ
センサー           : ±12ＶＤＣ，30Ａ（ＭＡＸ）
センサー入力     : ４ピン　フェニックスコネクター（５ｍｍ）
ピーク出力        : ６ピン　フェニックスコネクター（５ｍｍ）
近接スイッチ     : 12ＶＤＣ　ＮＰＮ　又は　ＰＮＰ
                         50ｍＡ　（ＭＡＸ）　ドライ接点

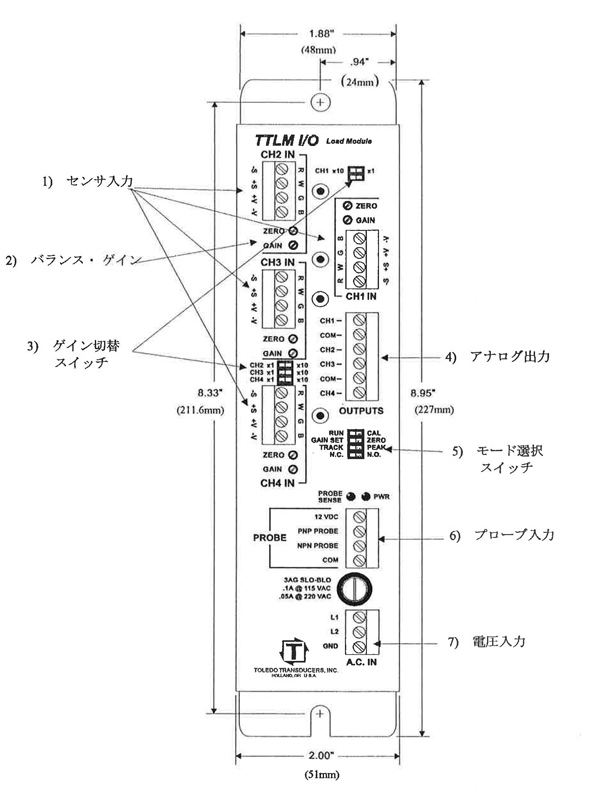

寸法



オプション

 TTグラフソフトウエアの使用が可能です。


トンネージキット
