イオス型光線式安全装置 EOS-JS / EOS-J
EOS JSタイプ
検定番号第TA550 号
連続遮光幅30mm
防護高さ140~1500mm
プレスの全周囲に設置可能
検定番号第TA550 号
連続遮光幅30mm
防護高さ140~1500mm
プレスの全周囲に設置可能
![](../../_src/39629/eos-js-photo-press_20160524012932285.jpg)
EOS Jタイプ
検定番号第TA545号
連続遮光幅30mm
防護高さ140~1480mm
プレスの作業面以外の側面、背面
自動プレスの全周囲に設置可能
検定番号第TA545号
連続遮光幅30mm
防護高さ140~1480mm
プレスの作業面以外の側面、背面
自動プレスの全周囲に設置可能

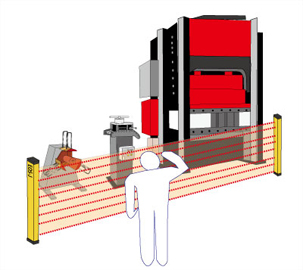

![](../../_src/39631/rebera-_20160524013055135.jpg)
![](../../_src/39633/j-cyuui.gif)

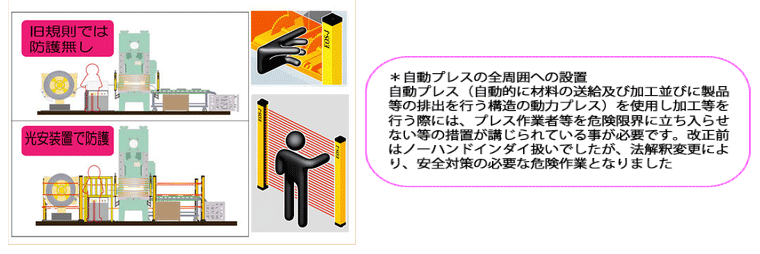

![](../../_src/39635/j-cyuui2.gif)
厚生労働省検定番号 第TA550号/第TA545 第TA54 2011年12月1日 イオス型光線式安全装置はTUVにて適合性を認証されましたEOS 型光線式安全装置は最新鋭の光学技術を用い開発されました。
従来の光線式安全装置と違い、ブラインド部分をなくすことで、
防護範囲の隙間をなくすことが可能となりました。
厚生労働省新検定基準に適応し、プレスの全周囲に設置可能なEOS-JSタイプ
検定番号第TA550号プレスの作業面以外(側面,背面)自動プレスの全周囲に設置可能なEOS-Jタイプ 検定番号第TA545 第TA546の2種類をご用意いたしました。
特長

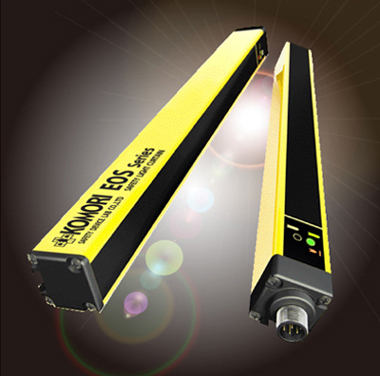

![](../../_src/39637/eoshyousi.jpg)
EOSシリーズの特長
1.ブラインド部分をなくした新設計
隅まで防護します。
2.高度な光学技術を駆使し長い検出距離と
コンパクトなボディ28×30mmを実現
3.IP65 耐震性を強化
4.センサー内の2重回路が出力を
相互監視、安全性が高まりました。
5.補助光軸センサーは2台まで
接続可能(ご注文時オプション)
6.遅動時間:20~30ms
(センサー10~20ms+コントロールボックス10ms)
![](../../_src/39639/contorl.jpg)
概要
■二重回路で、高い安全性を実現 センサーの2つの出力、各々が、コントロールボックス内の外部出力用セーフティーリレーに接続され、センサー内の外部リレー接点溶着監視回路が、接点の溶 着を監視、安全が確保されます。また、IP65(センサー)の筐体を用い、耐震性を強化、コンパクトなボディーを実現しています。プレス作業の安全性をよ り高めます
■補助光設置が容易です。(ご注文時オプション) EOS 型安全装置は隙間なく作業者の身体を守ることが 可能です。従来の安全装置で補助光軸を設置する場合、追加する補助光軸に別途コントロールボックスが必要でしたが、EOS 型ではメインの主光軸1 台に加え連結する補助光軸2台まで1台のコントロールボックスで対応可能です。
*後付けでの補助光設定はできませんので、ご注文時にご指示ください

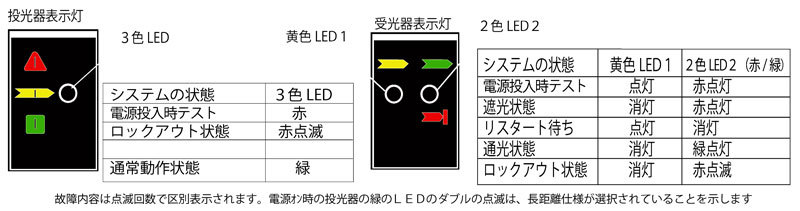

■確認しやすい大型LED
投光器と受光器のLEDは点滅の仕方によって、システムの状態を表示します光軸合わせも簡単です

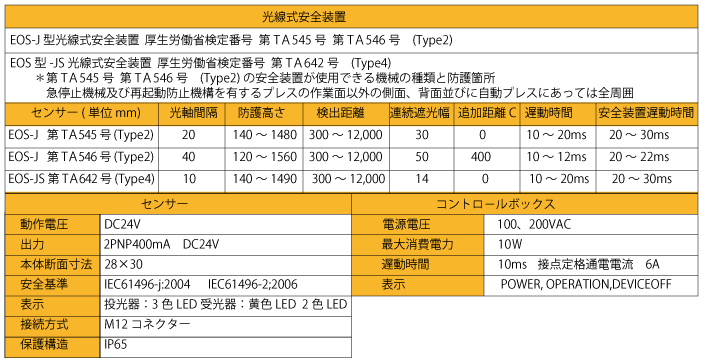

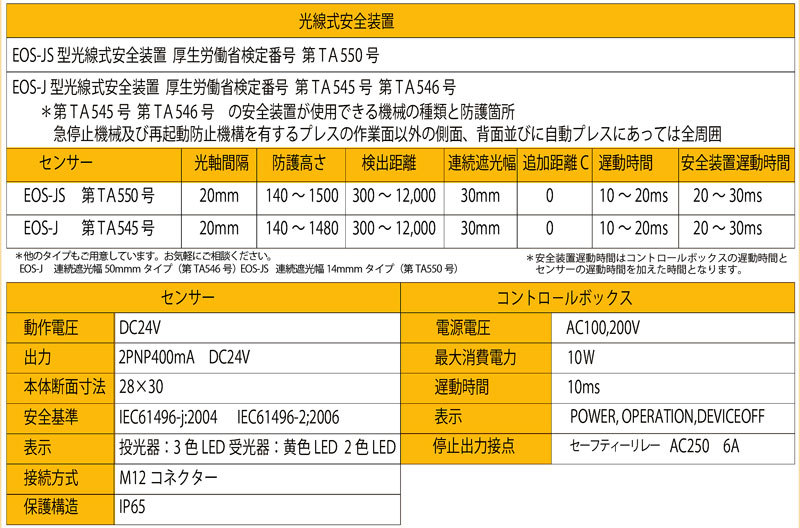

仕様
![](../../_src/39641/hyoiuji.jpg)
![](../../_src/39643/eos-siyou.jpg)
セット内容

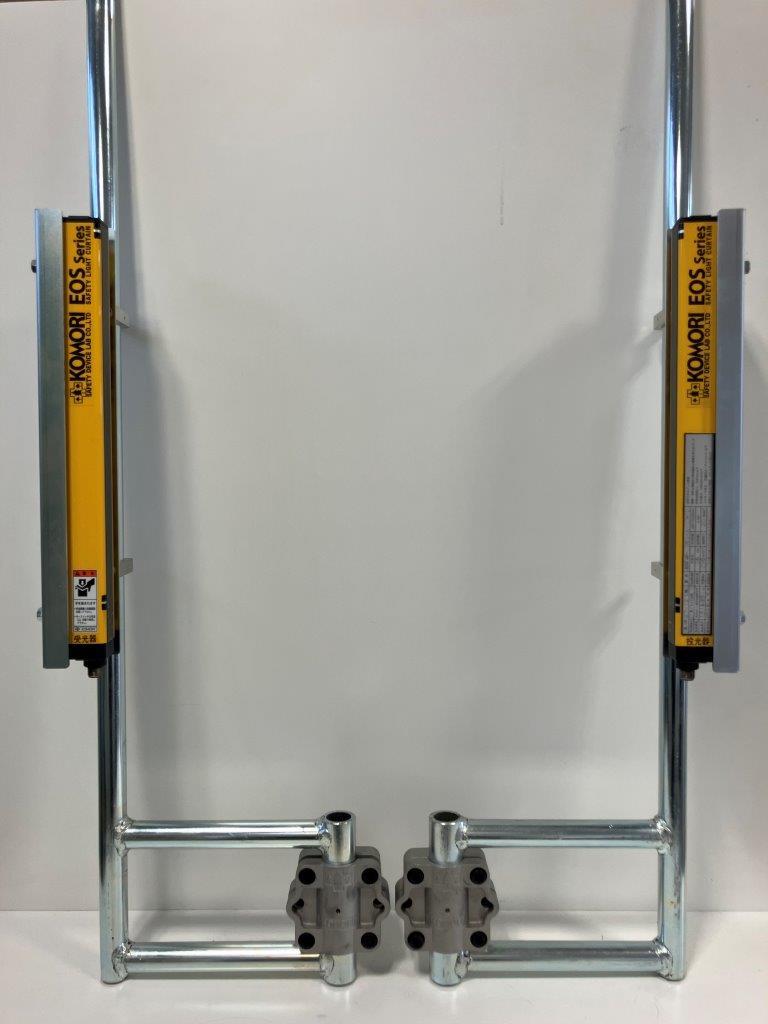

![](../../_src/41223/img20240621105229776977.jpg)
取付金具レギュラーセット

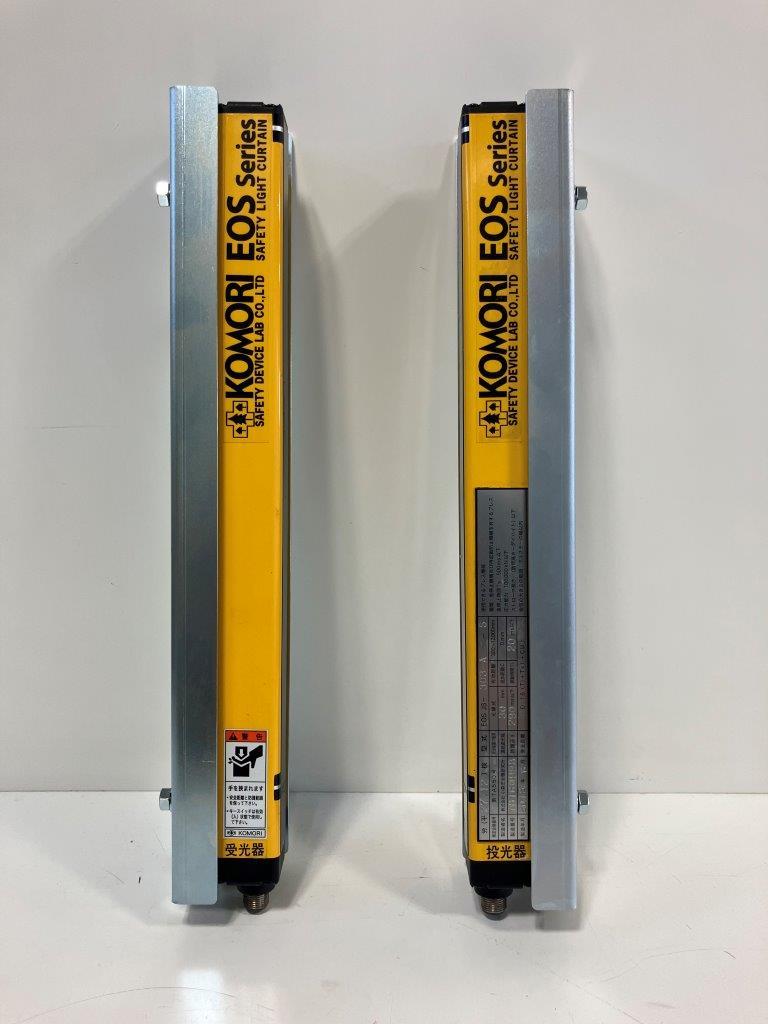

![](../../_src/41225/img20240621105322102774.jpg)
直付け金具セット内
