ライトカーテン：SLC COM/SLG COMシリーズ (受注生産品）
概要
高性能ライトカーテンをお届けします。
SLC COM / SLG COMシリーズ
セーフティーライトカーテン と セーフティーライトグリッド
光軸間隔、機能に応じてお選びください。
SLC COM型は連続遮光幅14,30,35mmのセーフティーライトカーテン
SLG COM型は光軸数2,3,4光軸間隔500,400,300mmのセーフティーライトグリッド

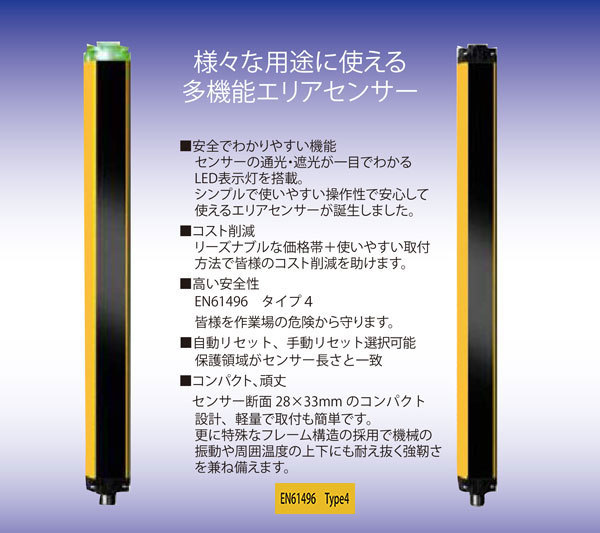

SLCCOM型セーフティーライトカーテン/SLGCOM型セーフティーライトグリッド

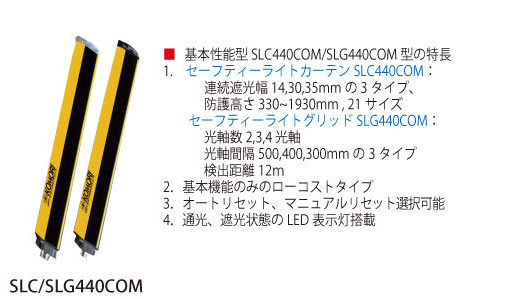

セーフティーライトカーテン SLC440COM （受注生産品）
光軸数11-192

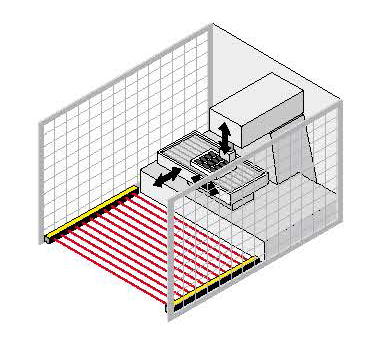

SLC440COMセーフティーライトカーテンは、さまざまな用途に使える多機能ライトカーテンです。安全カテゴリ、タイプ４の高い安全性を備えています。
防護高さは330mm~1930mm、検出距離最大10m、連続遮光幅は14mm、30mm、35mmの3タイプ21サイズ、をご用意しています。
| TYPE | SLC440COM |
| 仕様 | |
| 連続遮光幅 | 14, 30, 35 mm |
| 防護高さ | 330 mm～ 1930 mm |
| 光軸数 | 11 ～192 |
| 検出距離 | 0.3 ～10 m |
| 鏡面反射減衰率 | 約20％ |
| 機能 | |
| 固定ブランキング | × |
| 可変縁領域付固定ブランキング | × |
| 3光軸遮光 | × |
| リレーモニターEDM | × |
| 遮光後の復帰動作選択 | オートリセット/マニュアルリセット |
| 光軸調整モード | 上部LEDにて表示 |
| パラメーター設定 | 接続変更による |
| 電気的特性 | |
| 電源 | 24 VDC ± 10% 250mA |
| 安全出力 | 2 x PNP (timing) |
| 応答時間 | 10 ～20 ms |
| OSSD出力 | 500 mA |
| LED表示 | 上部LEDにて表示 |
| 筐体データ | |
| コネクタープラグ（投・受光器） | M12コネクター |
| 材質 | アルミニウム |
| 断面寸法 | 27.8 x 33 mm |
| その他 | |
| 周囲温度 | -10 ℃～ +50 ℃ |
| 保護構造 | IP67 |
| 安全規格 | EN ISO 13849-1, EN 62061 |
| 安全カテゴリー | EN 62061 TYPE4 |
| 安全水準 | SIL3 |

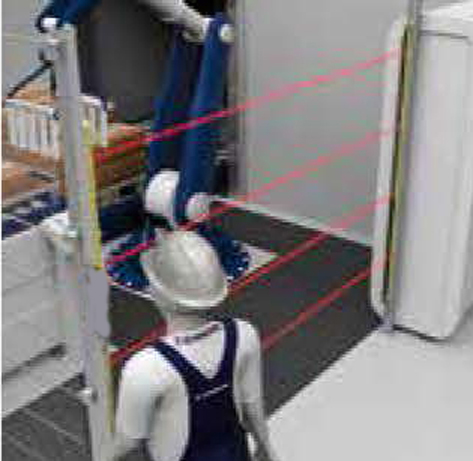

セーフティーライトグリッド SLG440COM （受注生産品）
セーフティーライトグリッド SLG440COM
光軸数2-4
SLG440COMセーフティーライトグリッドは、2光軸、3光軸、,4光軸のエリアセンサーです。光軸間隔は500mm400mm、300mmの3タイプ。
国際規格IEC61496 タイプ４の高い安全性を備えています。

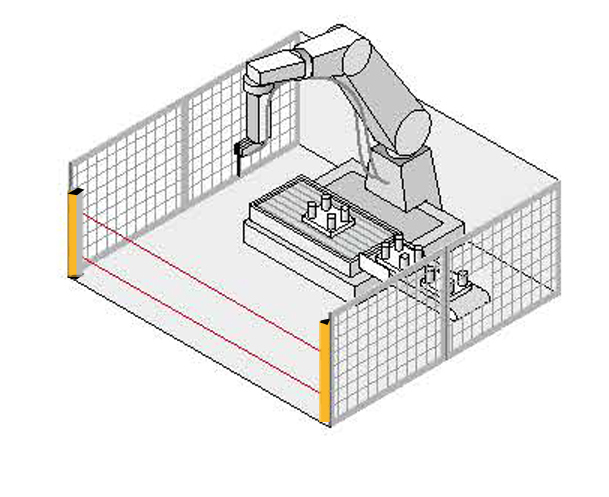

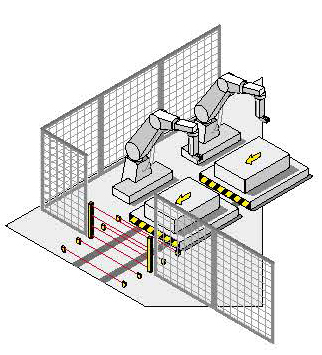

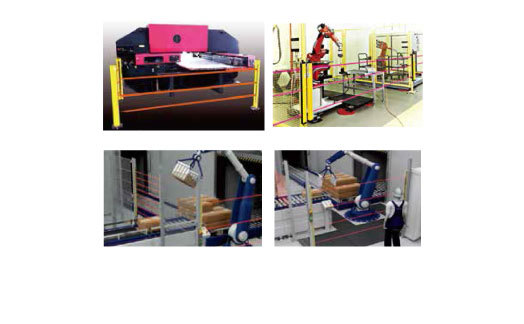

検出距離最大12m オプションのコーナーミラーなどを使用し2面、3面防護が可能です。
| TYPE | SLG440COM |
| 仕様 | |
| 防護高さ | 500, 800, 900 |
| 光軸間隔 | 500, 400 ,300 |
| 光軸数 | 2 , 3 , 4 |
| 検出距離 | 0.3 ～12 m |
| 鏡面反射減衰率 | 約20％ |
| 機能 | |
| 固定ブランキング | × |
| 可変縁領域付固定ブランキング | × |
| 3光軸遮光 | × |
| リレーモニターEDM | × |
| 遮光後の復帰動作選択 | オートリセット/マニュアルリセット |
| 光軸調整モード | 上部LEDにて表示 |
| パラメーター設定 | 接続変更による |
| 電気的特性 | |
| 電源 | 24 VDC ± 10% 250mA |
| 安全出力 | 2 x PNP (timing) |
| 応答時間 | 10 ms |
| OSSD出力 | 500 mA |
| LED表示 | 上部LEDにて表示 |
| 筐体データ | |
| コネクタープラグ（投・受光器） | M12コネクター |
| 材質 | アルミニウム |
| 断面寸法 | 27.8 x 33 mm |
| その他 | |
| 周囲温度 | -10 ℃～ +50 ℃ |
| 保護構造 | IP67 |
| 安全規格 | EN ISO 13849-1, EN 62061 |
| 安全カテゴリー | EN 62061 |
| 安全水準 | SIL3 |

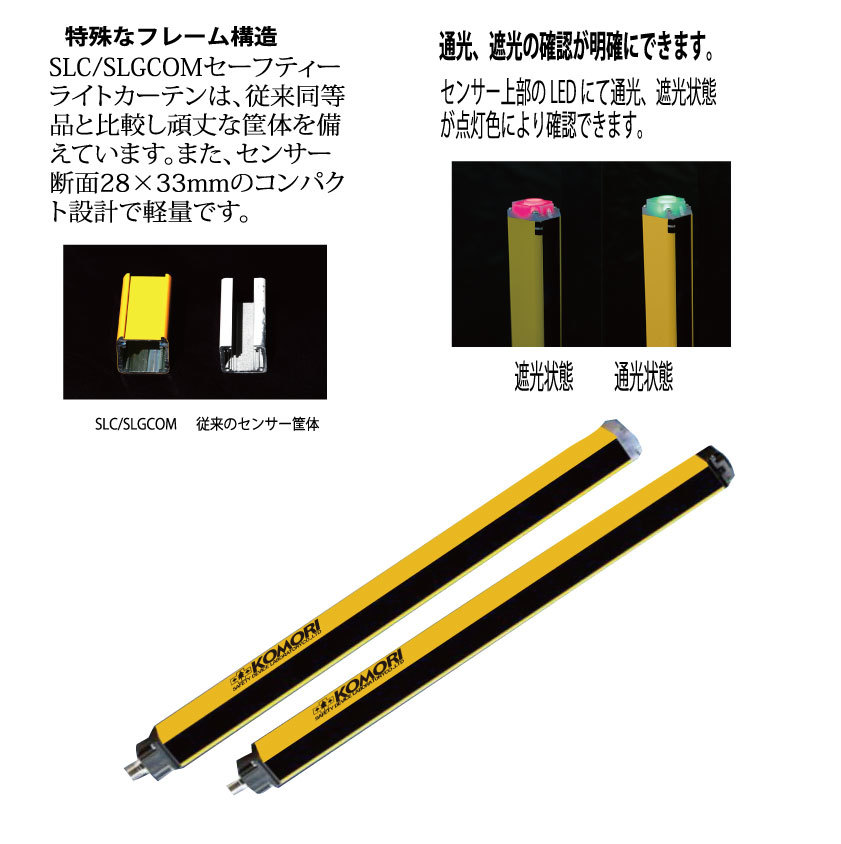

機能

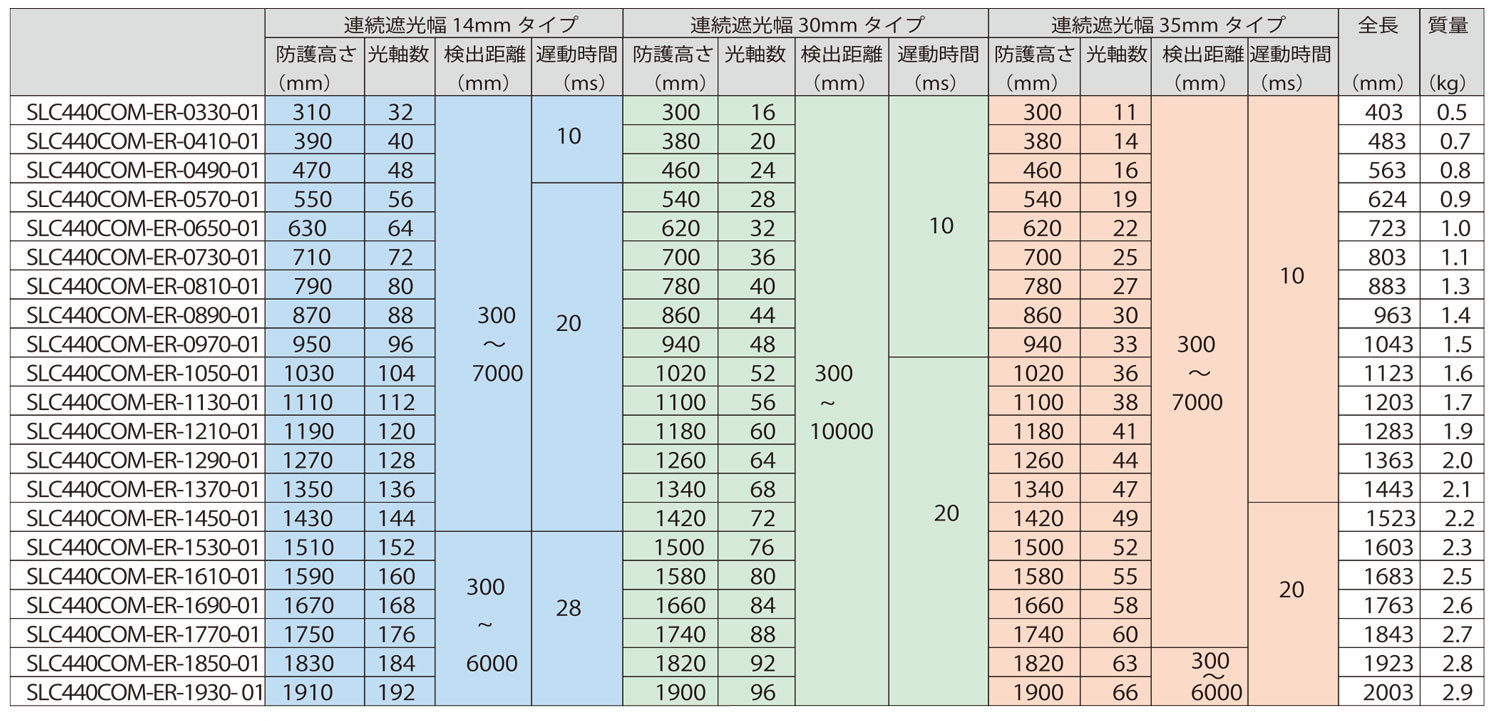

型式データー

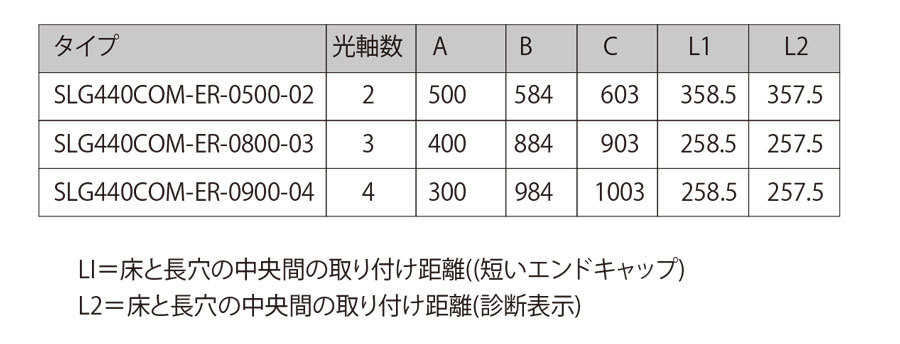

| SLG440COMシリーズ センサー型式データ | |||||||
| 防護高さ | 光軸数 | 検出距離 | 遅動時間 | 全長 | 質量 | ||
| （mm） | （mm） | （ms） | （mm） | （kg） | |||
| SLG440COM-ER-0500-02 | 500 | 2 | 10 | 603 | 0.8 | ||
| SLG440COM-ER-0800-03 | 800 | 3 | 300 ～ | 903 | 1.3 | ||
| SLG440COM-ER-0900-04 | 900 | 4 | 10000 | 1003 | 1.4 | ||

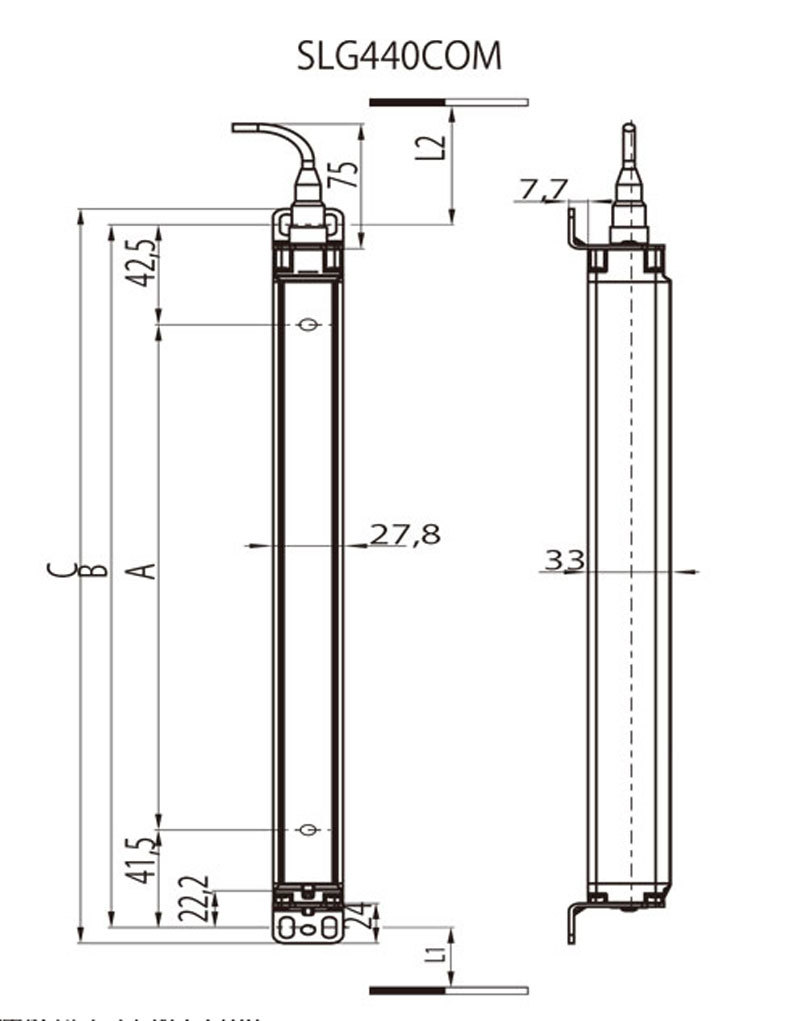

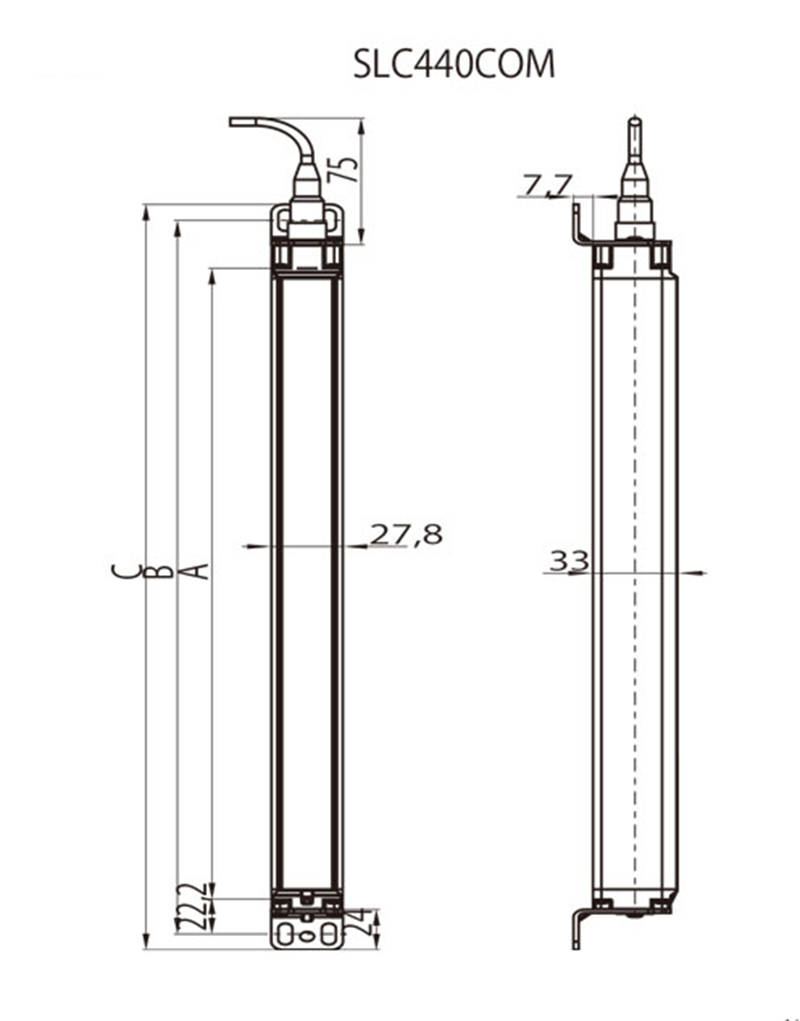

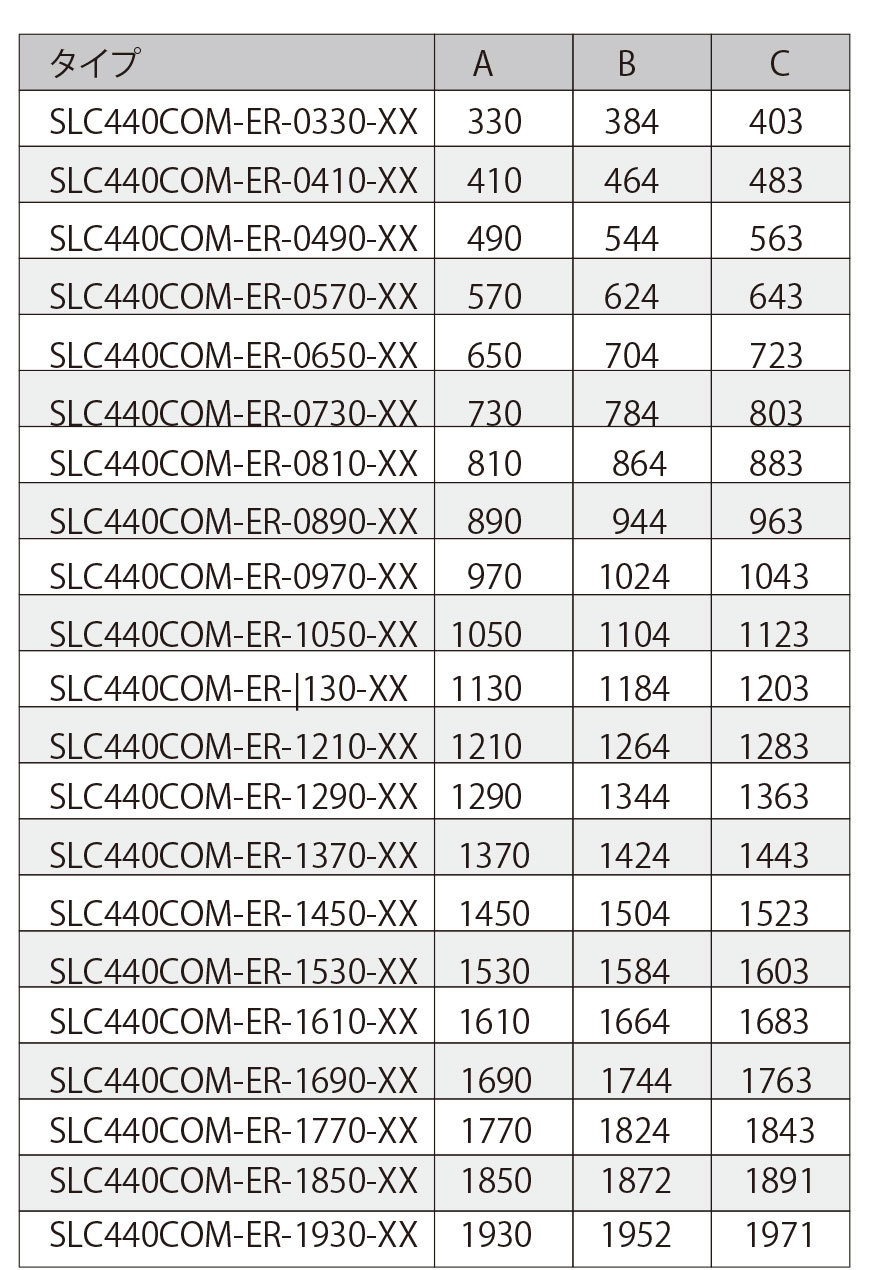

寸法

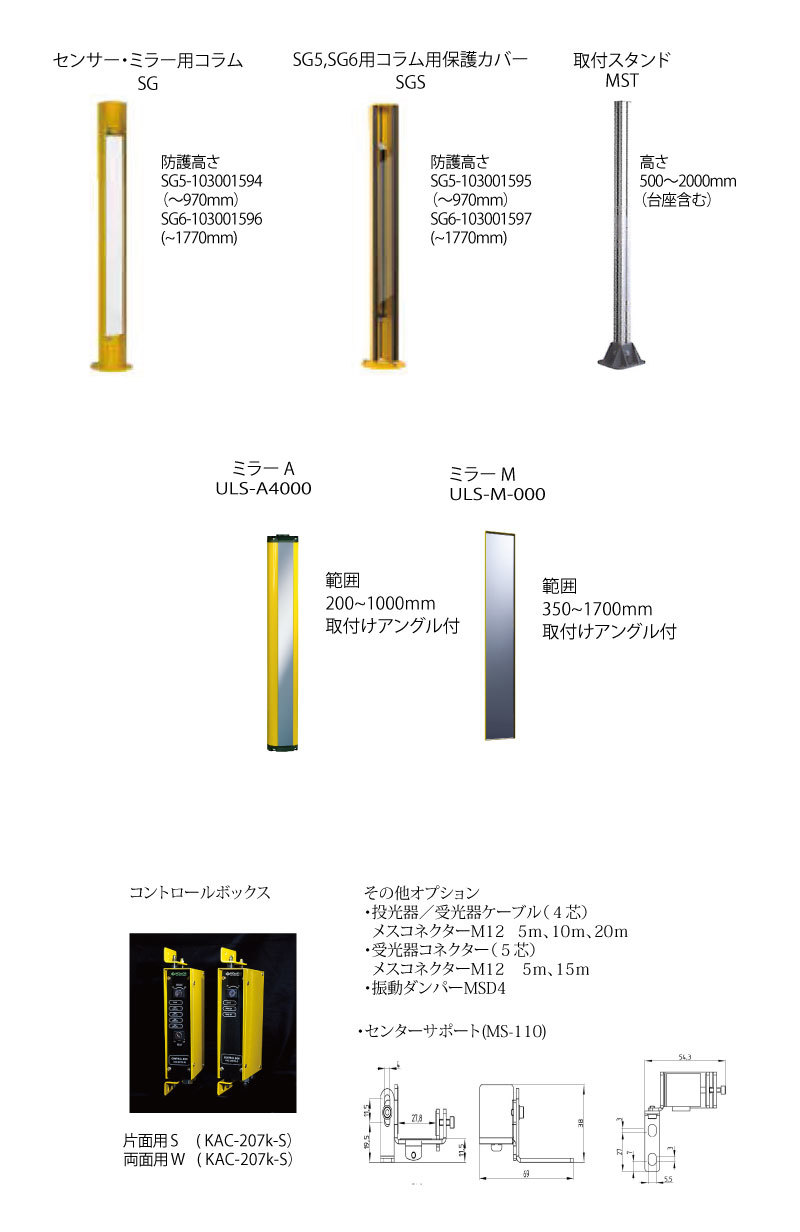

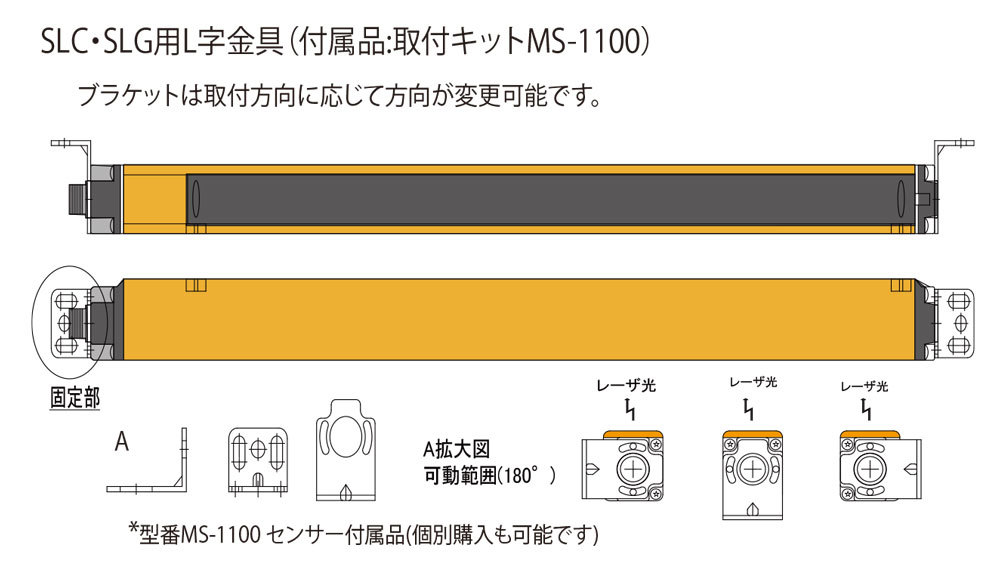

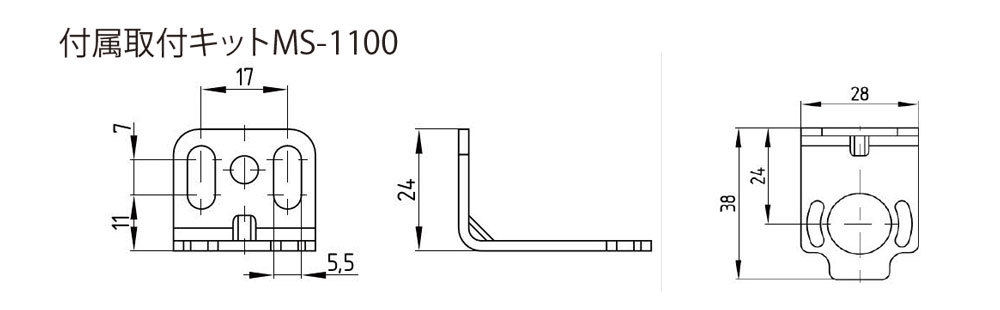

オプション
