エリアセンサーSLC/SLGシリーズ

ブランキング機能付き光線式安全装置SLC440

概要

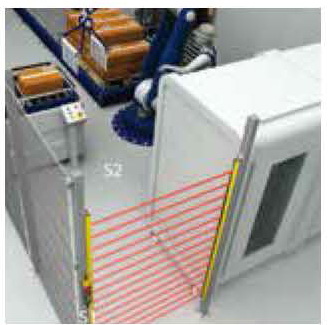

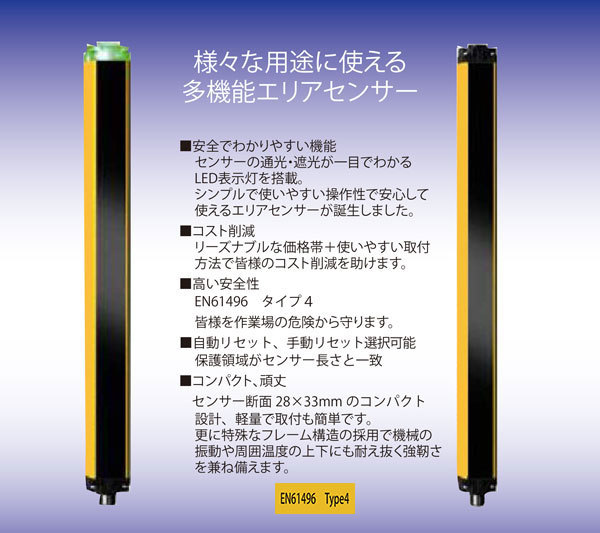

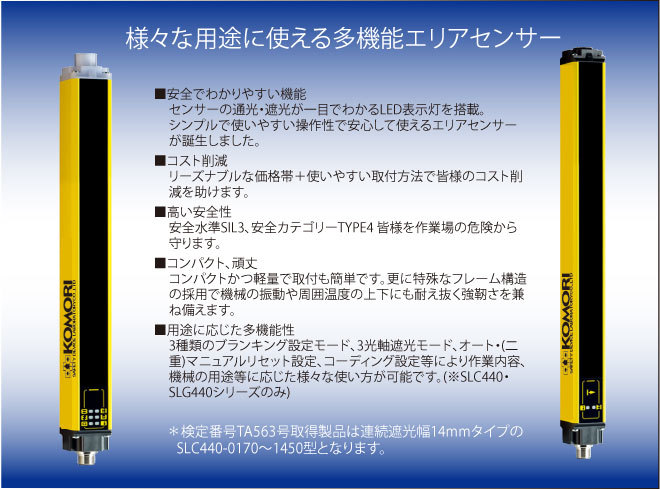

高性能エリアセンサーをお届けします。
SLC/SLGシリーズ
セーフティーライトカーテン と セーフティーライトグリッド
光軸間隔、機能に応じてお選びください。
SLC型は連続遮光幅14,30,35mmのセーフティーライトカーテン
SLG型は光軸数2,3,4光軸間隔500,400,300mmのセーフティーライト

SLC型セーフティーライトカーテン/ SLG型セーフティーライトグリッド

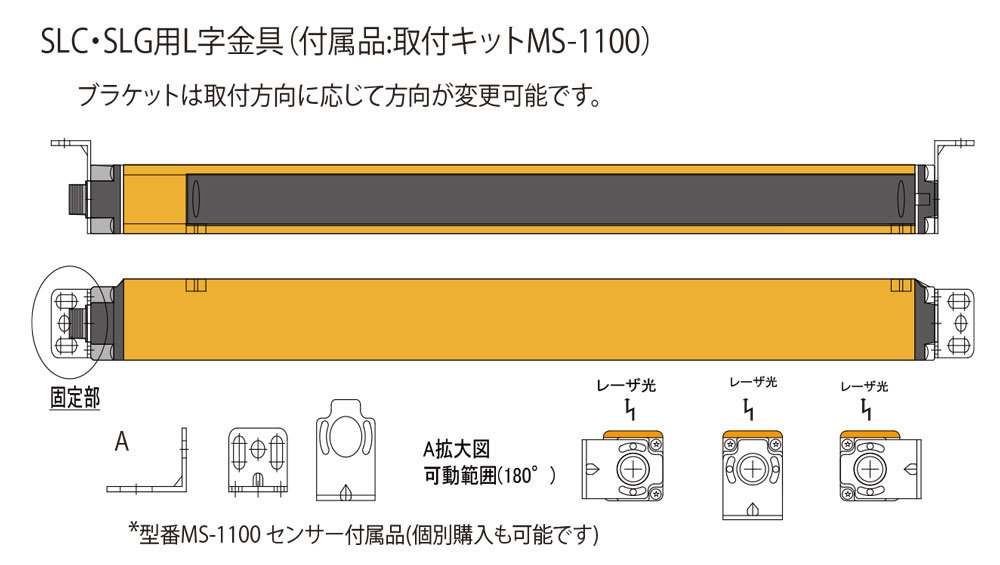

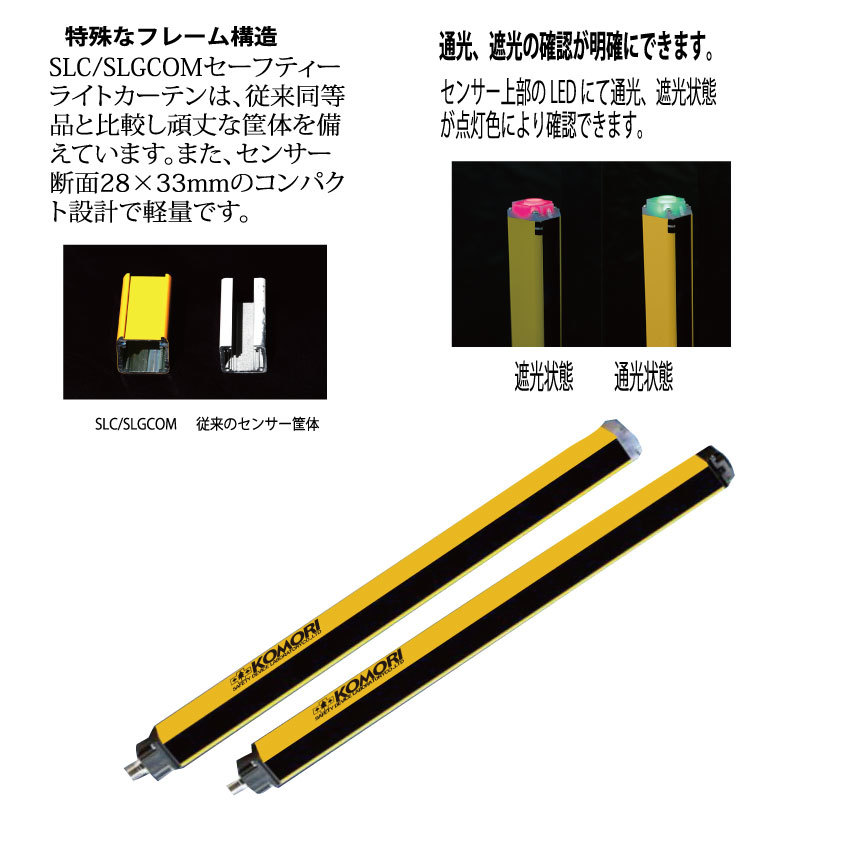

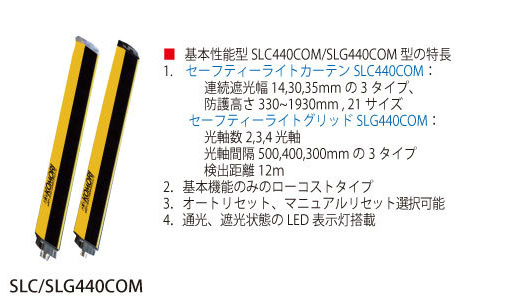

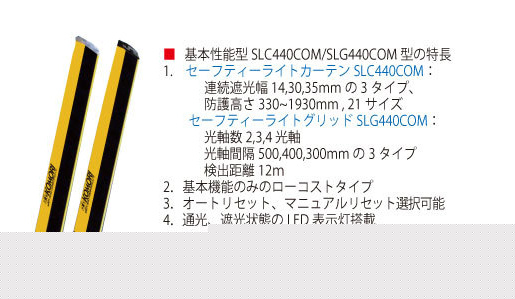

SLCCOM型セーフティーライトカーテン/SLGCOM型セーフティーライトグリッド



タイプ

セーフティーライトカーテンSLC440/SLC440COM
光軸数11-192


TYPE SLC440 SLC440COM
仕様
連続遮光幅 14, 30mm 14, 30, 35 mm
防護高さ 330 mm~ 1930 mm 330 mm~ 1930 mm
光軸数 16~192 11 ~192
検出距離 0.3 ~10 m 0.3 ~10 m
鏡面反射減衰率 約20% 約20%
機能
固定ブランキング ×
可変縁領域付固定ブランキング ×
3光軸遮光 ×
リレーモニターEDM ×
遮光後の復帰動作選択 オートリセット/マニュアルリセット/2重確認マニュアルリセット オートリセット/マニュアルリセット
光軸調整モード 上部LEDにて表示 7セグメントディスプレー 上部LEDにて表示
パラメーター設定 接続変更による
電気的特性
電源 24 VDC ± 10% 250mA 24 VDC ± 10% 250mA
安全出力 2 x PNP (timing) 2 x PNP (timing)
応答時間 15 ~20 ms 10 ~20 ms
OSSD出力 500 mA 500 mA
LED表示 上部LEDにて表示 上部LEDにて表示
筐体データ
コネクタープラグ(投・受光器) M12コネクター M12コネクター
材質 アルミニウム アルミニウム
断面寸法 27.8 x 33 mm 27.8 x 33 mm
その他
周囲温度 -10 ℃~ +50 ℃ -10 ℃~ +50 ℃
保護構造 IP67 IP67
安全規格 EN ISO 13849-1, EN 62061 EN ISO 13849-1, EN 62061
安全カテゴリー EN 62061 TYPE4 EN 62061 TYPE4
安全水準 SIL3 SIL3






セーフティーライトグリッドSLG440/SLG440COM
光軸数2-4

TYPE SLG440 SLG440COM
仕様
防護高さ 500, 800, 900  500, 800, 900
光軸間隔 500, 400 ,300 500, 400 ,300
光軸数 2 , 3 , 4 2 , 3 , 4
検出距離 0.3 ~12 m 0.3 ~12 m
鏡面反射減衰率 約20% 約20%
機能
固定ブランキング ×
可変縁領域付固定ブランキング ×
3光軸遮光 ×
リレーモニターEDM ×
遮光後の復帰動作選択 オートリセット/マニュアルリセット/2重確認マニュアルリセット オートリセット/マニュアルリセット
光軸調整モード 上部LEDにて表示 7セグメントディスプレー 上部LEDにて表示
パラメーター設定 接続変更による
電気的特性
電源 24 VDC ± 10% 250mA 24 VDC ± 10% 250mA
安全出力 2 x PNP (timing) 2 x PNP (timing)
応答時間 10 ms 10 ms
OSSD出力 500 mA 500 mA
LED表示 上部LEDにて表示 上部LEDにて表示
筐体データ
コネクタープラグ(投・受光器) M12コネクター M12コネクター
材質 アルミニウム アルミニウム
断面寸法 27.8 x 33 mm 27.8 x 33 mm
その他
周囲温度 -10 ℃~ +50 ℃ -10 ℃~ +50 ℃
保護構造 IP67 IP67
安全規格 EN ISO 13849-1, EN 62061 EN ISO 13849-1, EN 62061
安全カテゴリー EN 62061 EN 62061
安全水準 SIL3 SIL3


機能











仕様

 SLC440シリーズ センサー型式データ
  連続遮光幅 14mmタイプ 連続遮光幅 30mmタイプ 全長 質量
  防護高さ 光軸数 検出距離 遅動時間 防護高さ 光軸数 検出距離 遅動時間
  (mm)   (mm) (ms) (mm)   (mm) (ms) (mm) (kg)
SLC440-ER-0170- 150 16   10 140 8   10 283 0.4
SLC440-ER-0250- 230 24 220 12 363 0.5
SLC440-ER-0330- 310 32 300 16 443 0.6
SLC440-ER-0410- 390 40 380 20 523 0.8
SLC440-ER-0490- 470 48 460 24 603 0.9
SLC440-ER-0570- 550 56 20 540 28 683 1.0
SLC440-ER-0650- 630 64 620 32 763 1.1
SLC440-ER-0730- 710 72 700 36 843 1.2
SLC440-ER-0810- 790 80 780 40 923 1.4
SLC440-ER-0890- 870 88 860 44 1003 1.5
SLC440-ER-0970- 950 96  300 940 48  300 1083 1.6
SLC440-ER-1050- 1030 104 1020 52 20 1163 1.7
SLC440-ER-1130- 1110 112 7000 1100 56 10000 1243 1.8
SLC440-ER-1210- 1190 120   1180 60   1323 2.0
SLC440-ER-1290- 1270 128 1260 64 1403 2.1
SLC440-ER-1370- 1350 136 1340 68 1483 2.2
SLC440-ER-1450- 1430 144 1420 72 1563 2.3
SLC440-ER-1530- 1510 152 28 1500 76 1643 2.4
SLC440-ER-1610- 1590 160 1580 80 1723 2.6
SLC440-ER-1690- 1670 188 1660 84 1803 2.7
SLC440-ER-1770- 1750 176 1740 88 1883 2.8
SLC440-ER-1850- 1830 184 1820 92 1963 2.9
SLC440-ER-1930- 1910 192 1900 96 2043 3.0

* 連続遮光幅14mmタイプの防護高さについて
 上記表の防護高さは標準モード使用時。
 2光軸遮光モード使用の場合の防護高さは上記表より-10mmとなります。
 3光軸遮光モード使用の場合の防護高さは上記表より-20mmとなります。
* 連続遮光幅30mmタイプの防護高さについて
 上記表の防護高さは標準モード使用時。
 2光軸遮光モード使用の場合の防護高さは上記表より-20mmとなります。
 3光軸遮光モード使用の場合の防護高さは上記表より-40mmとなります。
*遅動時間について
  光軸干渉防止コーディング使用時の遅動時間は
  上記表中10msのものは +5ms、20msのものは +7ms
  28msのものは +12ms加算となります。

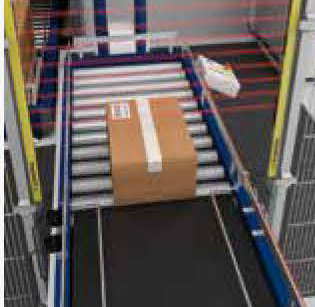

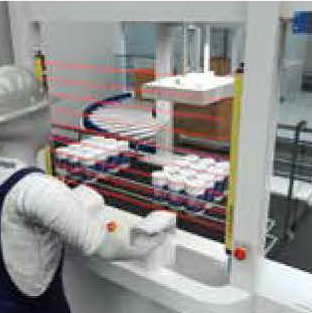

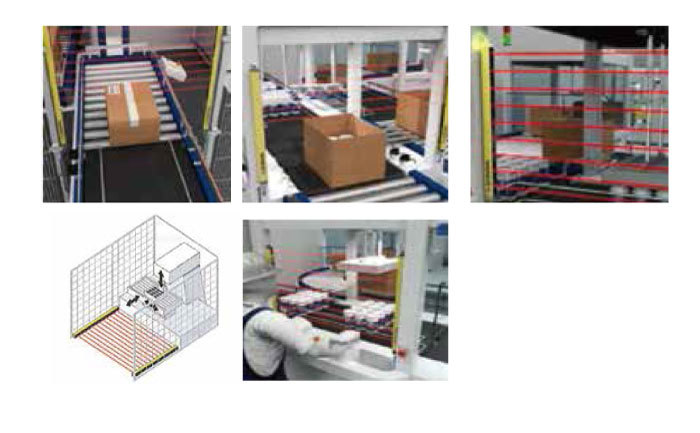

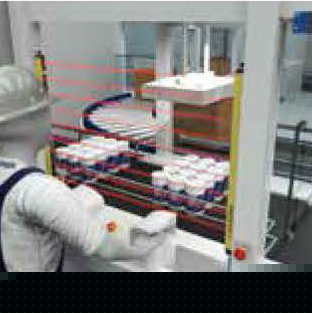

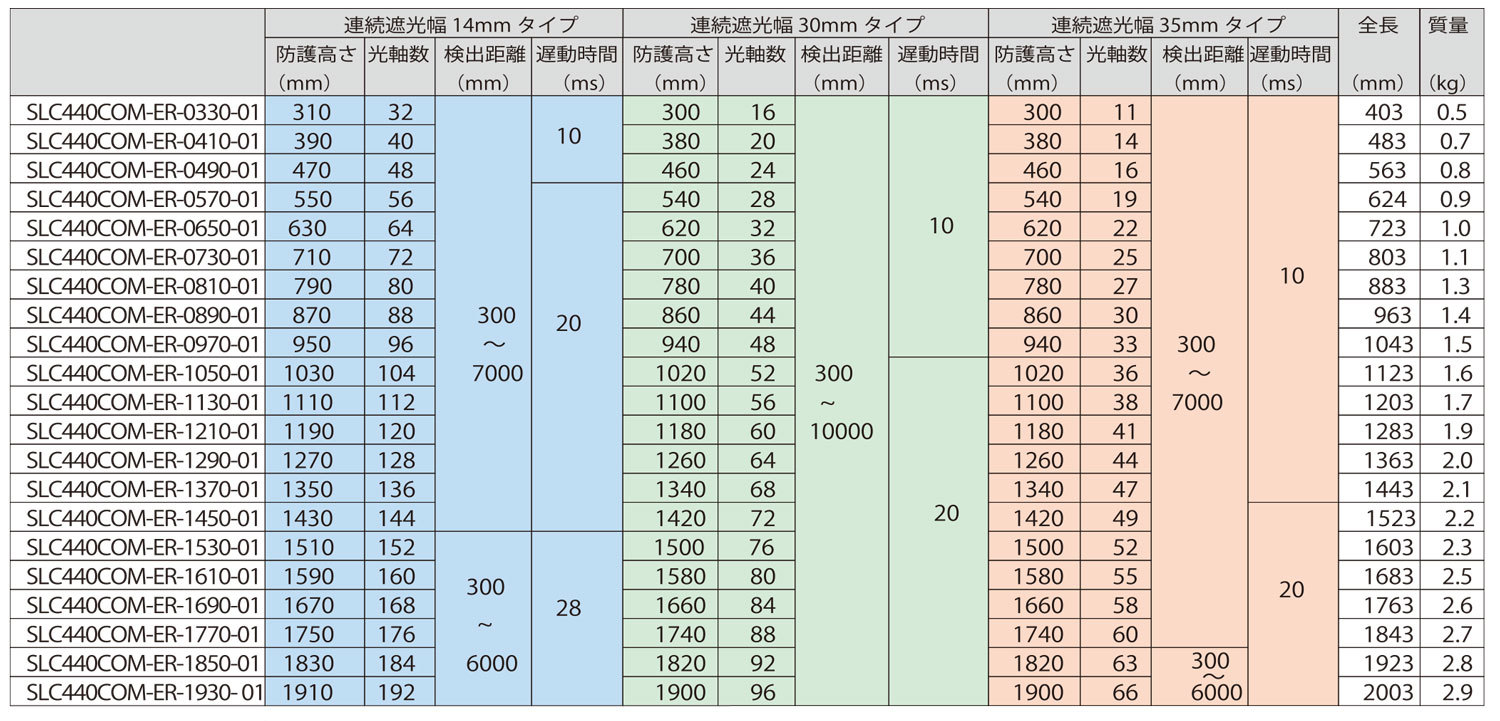

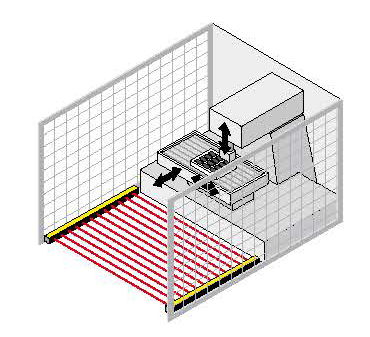

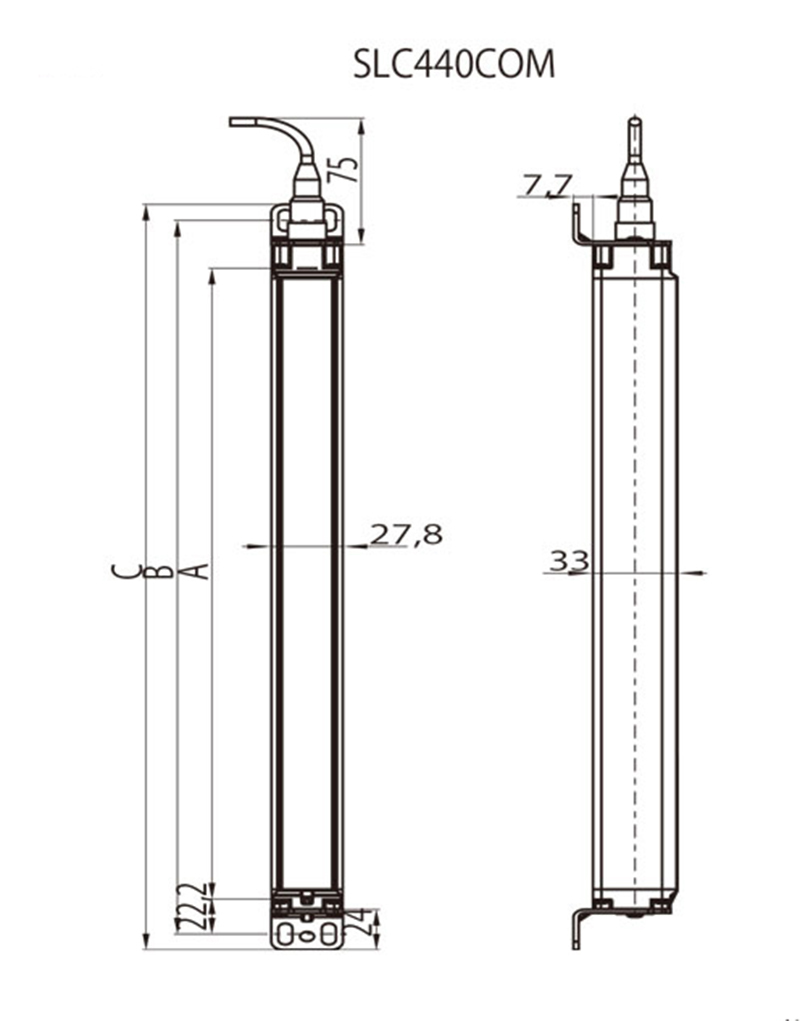

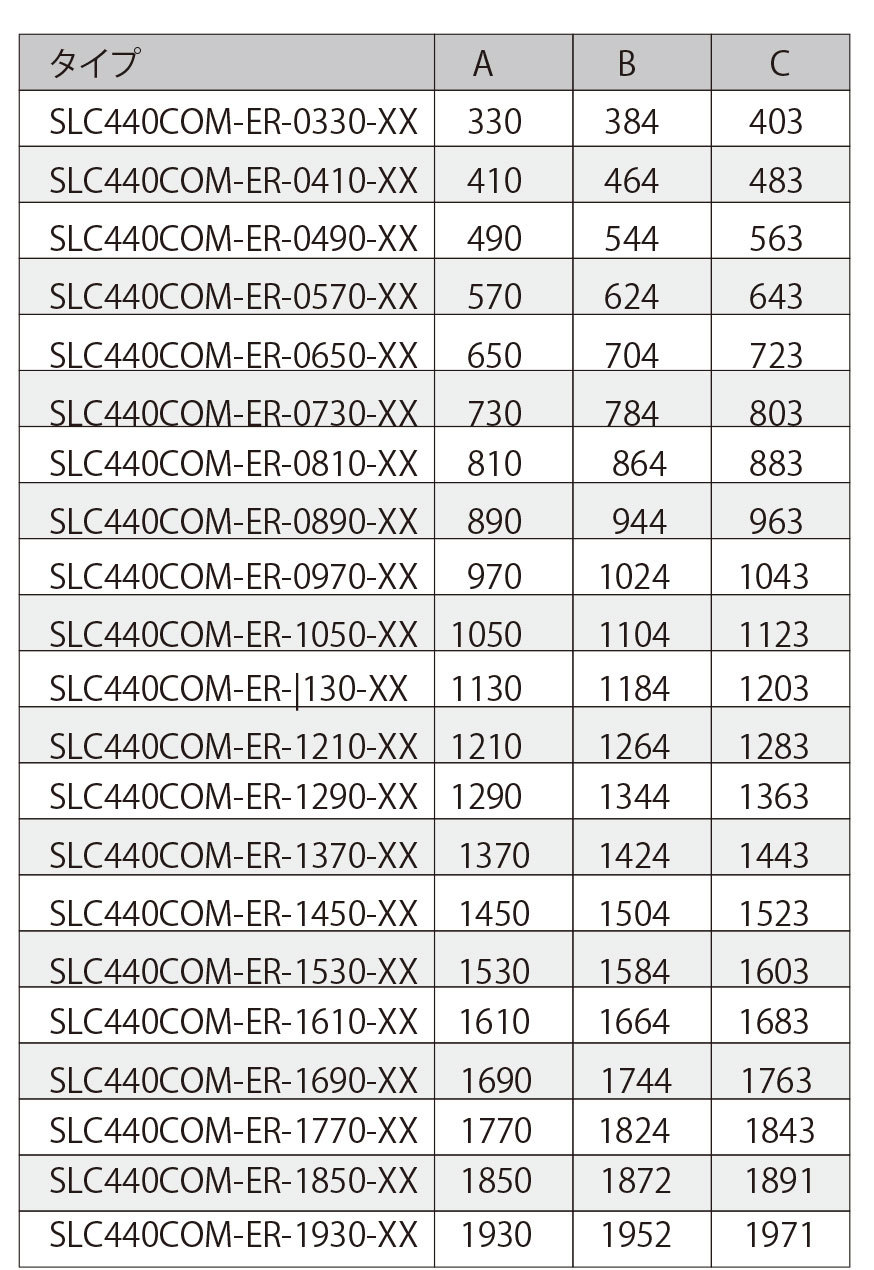

SLC440COMシリーズ センサー型式データ

  連続遮光幅 14mmタイプ 連続遮光幅 30mmタイプ 連続遮光幅 35mmタイプ 全長 質量
  防護高さ 光軸数 検出距離 遅動時間 防護高さ 光軸数 検出距離 遅動時間 防護高さ 光軸数 検出距離 遅動時間
  (mm)   (mm) (ms) (mm)   (mm) (ms) (mm)   (mm) (ms) (mm) (kg)
SLC440COM-ER-0330- 310 32   10 300 16   10 300 11   10 403 0.5
SLC440COM-ER-0410- 390 40   380 20   380 14   483 0.7
SLC440COM-ER-0490- 470 48   460 24   460 16   563 0.8
SLC440COM-ER-0570- 550 56   20 540 28   540 19   624 0.9
SLC440COM-ER-0650- 630 64   620 32   620 22   723 1.0
SLC440COM-ER-0730- 710 72   700 36   700 25   803 1.1
SLC440COM-ER-0810- 790 80   780 40   780 27   883 1.3
SLC440COM-ER-0890- 870 88 300 ~ 860 44   860 30   963 1.4
SLC440COM-ER-0970- 950 96 7000 940 48   940 33   1043 1.5
SLC440COM-ER-1050- 1030 104   1020 52 300 ~ 20 1020 36 300 ~ 1123 1.6
SLC440COM-ER-1130- 1110 112   1100 56 10000 1100 38 7000 1203 1.7
SLC440COM-ER-1210- 1190 120   1180 60   1180 41   1283 1.9
SLC440COM-ER-1290- 1270 128   1260 64   1260 44   1363 2.0
SLC440COM-ER-1370- 1350 136   1340 68   1340 47   1443 2.1
SLC440COM-ER-1450- 1430 144   1420 72   1420 49   20 1523 2.2
SLC440COM-ER-1530- 1510 152   28 1500 76   1500 52   1603 2.3
SLC440COM-ER-1610- 1590 160   1580 80   1580 55   1683 2.5
SLC440COM-ER-1690- 1670 168 300 ~ 1660 84   1660 58   1763 2.6
SLC440COM-ER-1770- 1750 176 6000 1740 88   1740 60   1843 2.7
SLC440COM-ER-1850- 1830 184   1820 92   1820 63 300 ~ 1923 2.8
SLC440COM-ER-1930- 1910 192   1900 96   1900 66 6000 2003 2.9

SLG440シリーズ センサー型式データ

    防護高さ 光軸数 検出距離 遅動時間 全長 質量
    (mm)   (mm) (ms) (mm) (kg)
  SLG440-ER-0500-02 500 2   10 643 0.9
  SLG440-ER-0800-03 800 3 300 ~ 943 1.35
  SLG440-ER-0900-04 900 4 10000 1043 1.5

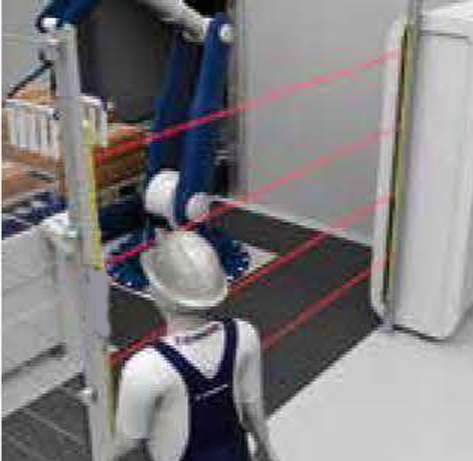

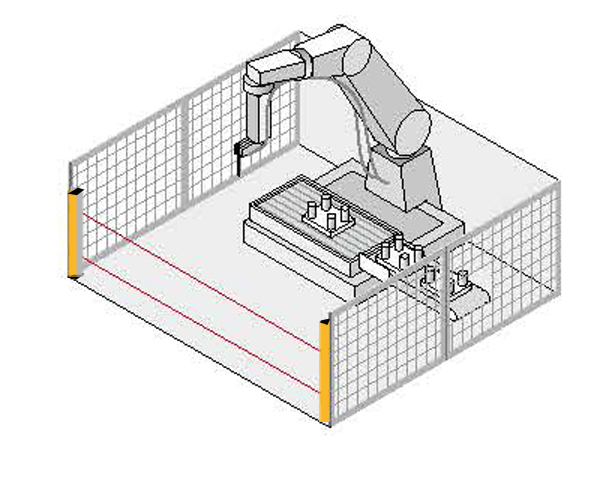

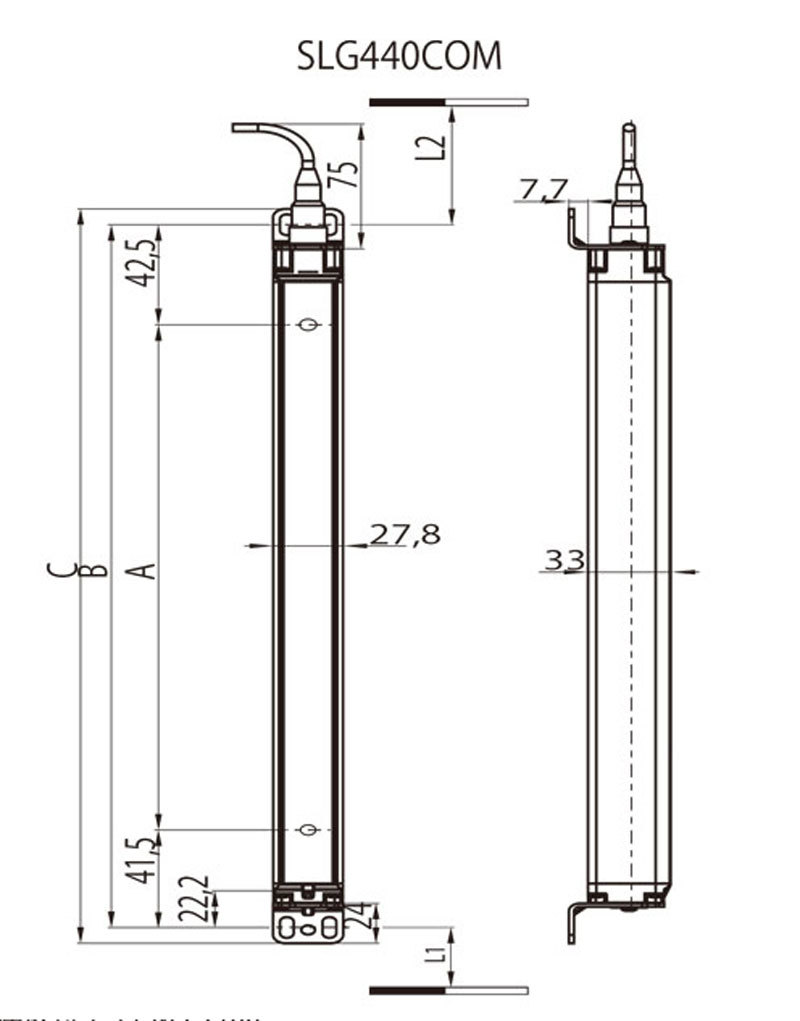

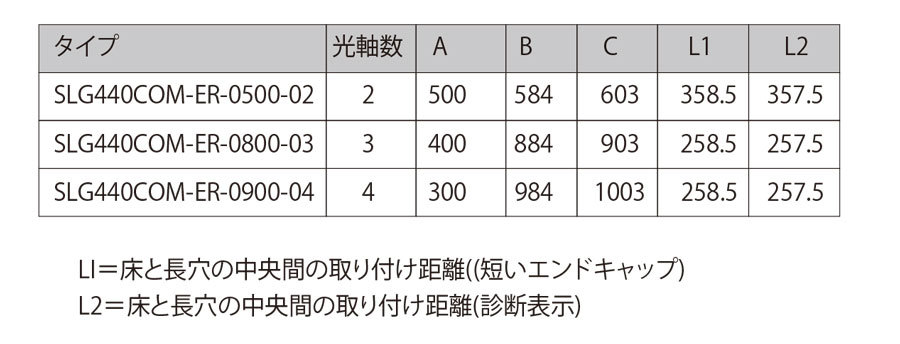

SLG440COMシリーズ センサー型式データ

    防護高さ 光軸数 検出距離 遅動時間 全長 質量
    (mm)   (mm) (ms) (mm) (kg)
  SLG440COM-ER-0500-02 500 2   10 603 0.8
  SLG440COM-ER-0800-03 800 3 300 ~ 903 1.3
  SLG440COM-ER-0900-04 900 4 10000 1003 1.4

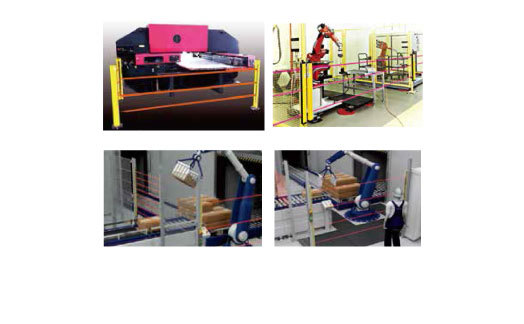

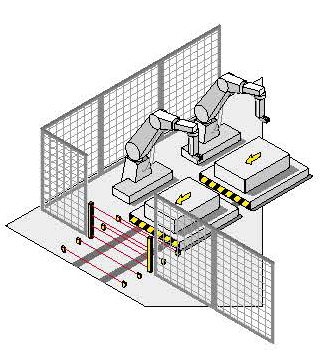

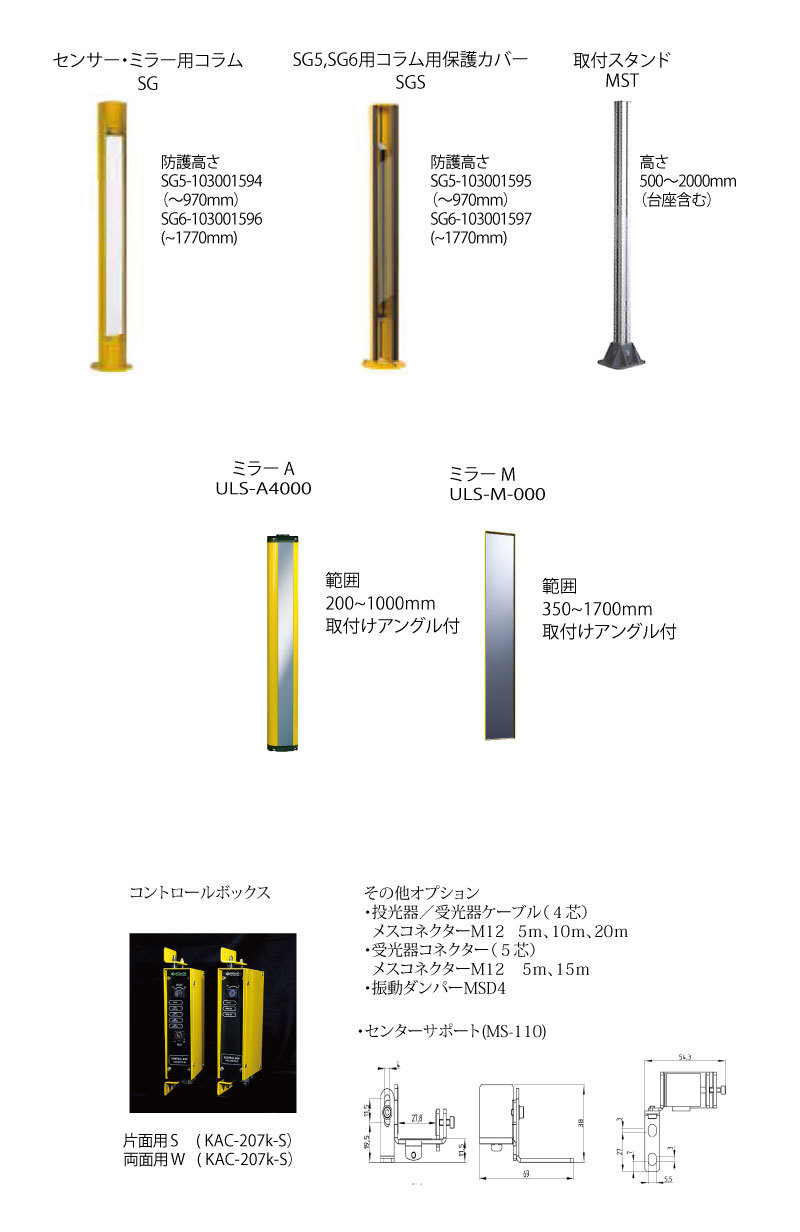

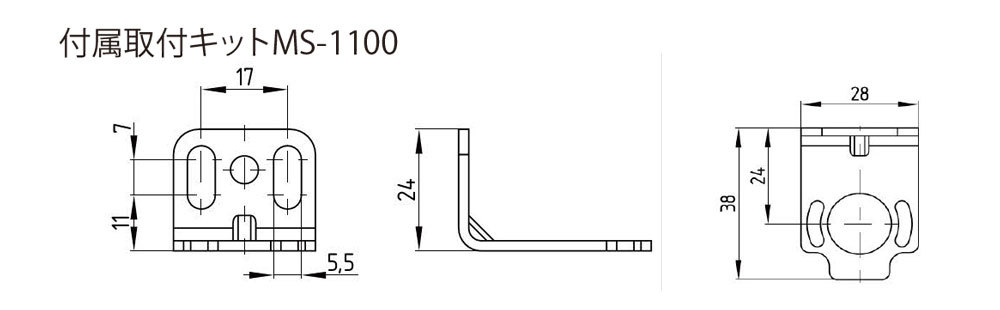

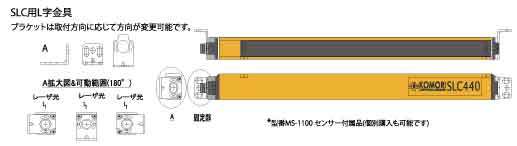

オプション
