静電容量型タッチスイッチ タッチスタート
タッチスタートの特長
TS10

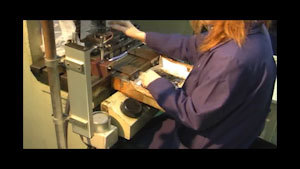

プレス機械や切断加工機などの危険作業を伴う装置の作動スイッチとして使用し、安全な作業環境を構築するために最適です。
従来からの押しボタンスイッチに比べ微弱な力で操作できるため作業者の負荷を軽減。
また、一般の近接スイッチとは異なり、人間の手の容量に反応するように設計されており、ノイズに対する誤動作防止機能も内蔵しています。
特徴
簿弱な力で接点操作が可能なため、わずらわしい両手操作にも かかわらず作業者に負担がかかりません。
また、押しボタンス イッチの繰り返し操作に起因する、けんしょう炎などの職業病の防止にも貢献します。
プレス起動スイッチ「タッチスタート」が動力プレス機械構造規格第52条およびプレス機械又はシャーの安全装置構造規格第30条に基づく適用除外として認められました。
タッチスタートの概要
プレス機械の両手押しボタンを1回押すのに必要な力は約4kgの力が必要とされます。
この重さが作業者に与える負担はかなり大きく、1日、ボタンを押し続けていると疲労が蓄積、作業能率が著しく落ちてしまいます。
また、過労、腱鞘炎、腰痛などの原因となり、その疲労が注意力を低下させ、うっかりミスによる重大な事故を起こしかねません。
軽くタッチするだけでプレスを起動させることのできる「タッチスタート」は従来の両手押しボタンに比べ、疲労を低減させることにより安全操業を実現します。
この重さが作業者に与える負担はかなり大きく、1日、ボタンを押し続けていると疲労が蓄積、作業能率が著しく落ちてしまいます。
また、過労、腱鞘炎、腰痛などの原因となり、その疲労が注意力を低下させ、うっかりミスによる重大な事故を起こしかねません。
軽くタッチするだけでプレスを起動させることのできる「タッチスタート」は従来の両手押しボタンに比べ、疲労を低減させることにより安全操業を実現します。

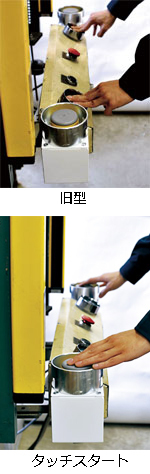

従来の両手操作式スイッチでは
プレスを起動させるために大きな力が必要でした。

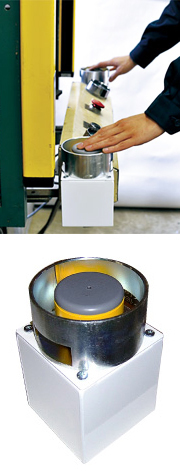

タッチスタートは、押しボタンを簿弱な力で
タッチするだけでプレスを起動させることができます。

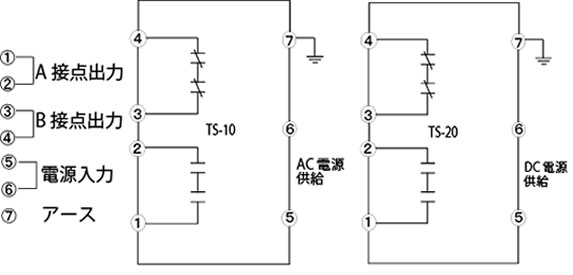

仕 様
| タッチスタート内部モジュール仕様 | ||
| 品名 | TS10 | TS20 |
| 入力定格電圧 | AC120V ± 10％ | DC24V ± 10％ |
| 表示LED | スイッチ接触時点灯 | |
| 定格消費電流 | 40mA | |
| 接点定格 | AC250V 1A/DC90V 1A(抵抗負荷) | |
| 補助接点 | NO接点×1 | |
| 安全接点 | NO接点×1 | |
| 機械的寿命 | 5000 万回以上 | |
| 電気的寿命 | 500 万回以上(50VA 負荷時) | |
| 最大応答時間 | オン 60ms 以下/ オフ 80ms 以下 | |
| 許容温度範囲 | -20 ～ +50℃ | |
| 許容相対湿度範囲 | 99% 以下 | |
| 耐振動性 | 60Hz 1mm 振幅 加速度10G 以下 | |
| 耐衝撃性 | 2ms 45G 以上 | |
| 耐ノイズ性 | 2000Vバーストノイズ、 500Vスパイクノイズ、8000V 電界 | |
| 耐溶着性 | AC/DC 50KA | |
| 保護構造 | IP64 | |
| 耐電波性(サイン波) | 2V/m | |
| ハウジング材質 | GE Valox 310SE0 | |
| 重量 | 約320g | |
※標準価格・外観・仕様等は製品改良のため予告なく変更することがありますので、予めご了承ください

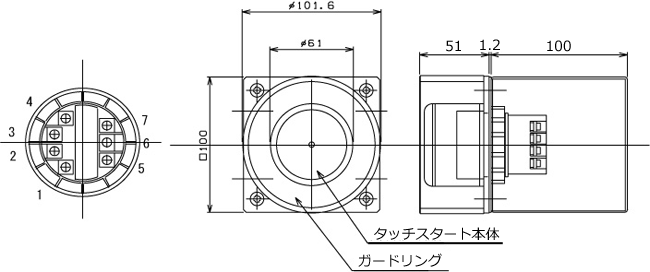

寸法
